Описание различных рабочих шагов
12.2.1 Очистка поддона горелки, форсунок и
горелки
B Ослабить четыре винта (1) и снять крышку
воздушной камеры (2) (
Æ рис. 38).

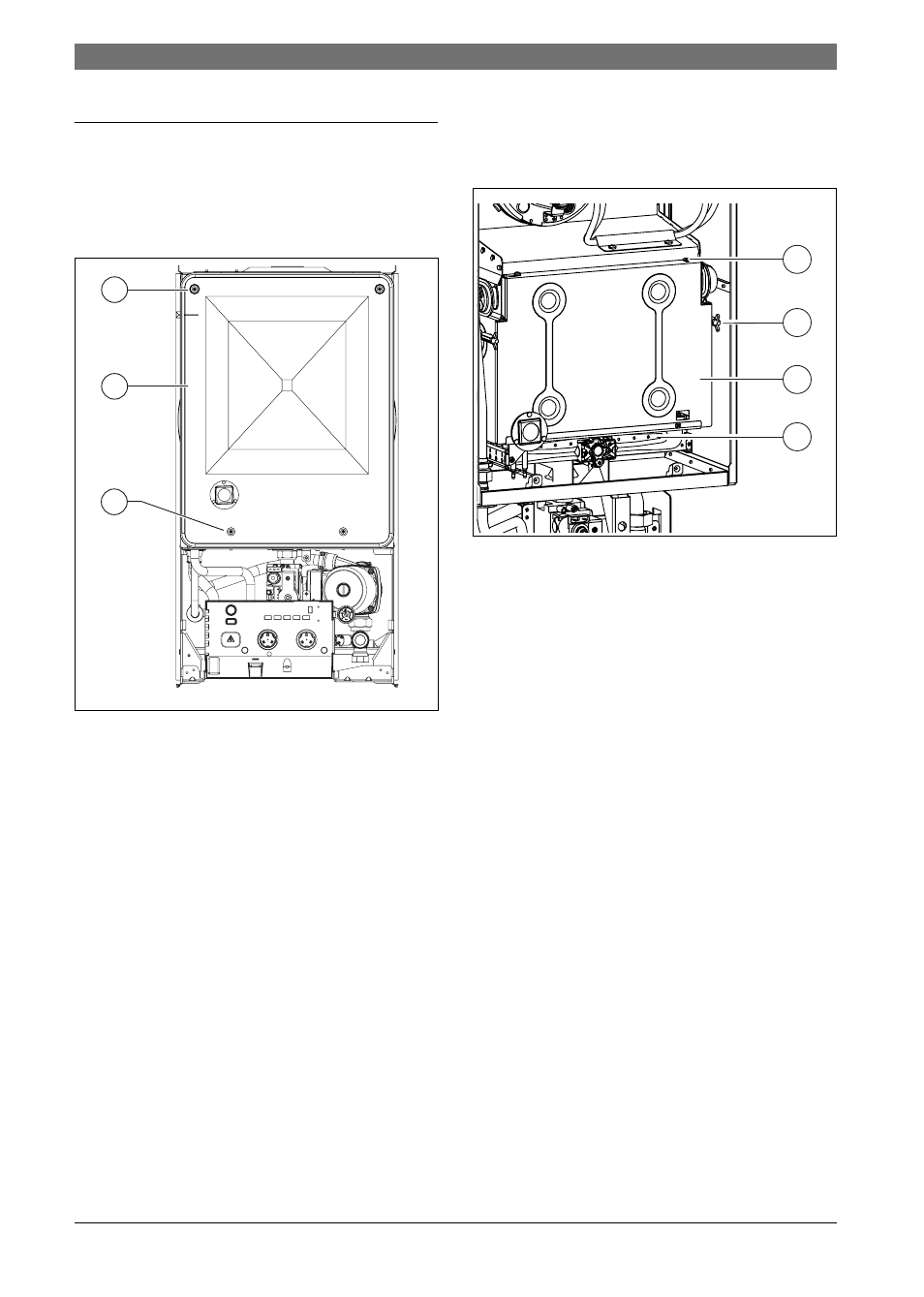

Рис 38
Открывание воздушной камеры
1
Крепежные винты крышки воздушной камеры
2
Крышка воздушной камеры
B Ослабить два верхних винта (1) и два барашковых
винта (2) по бокам.
B Выдвинуть крышку камеры горелки (3) вперед.
Рис 39
Открывание горелки
1
Верхний винт для крышки камеры горелки
2
Барашковый винт для крышки камеры горелки
3
Крышка камеры горелки
4
Узел горелки
1
2
1
6 720 613 639-26.1O
6 720 613 076-14.1O
4
1
2
3
