42 | Измерение параметров дымовых газов
RU
Copyright (optional information)
6 720 647 407 (2011/01)
10.3
Измерение содержания CO в
дымовых газах
Для измерения необходим зонд со множеством
отверстий.
B Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
B Включить прибор и подождать несколько минут.
B Снять заглушку с измерительного патрубка
дымовых газов (1).
B Протолкнуть зонд внутрь патрубка до упора.
B Уплотнить измерительное отверстие.
B Удерживать нажатой кнопку Сброс до тех пор, пока
не загорятся один за другим светодиоды
температурной индикации.
B Регулятор температуры подающей линии
и
регулятор температуры горячей воды
перевести
в положение максимума.
Прибор работает с максимальной мощностью.
B Измерить содержание CO.
B Удерживать нажатой кнопку Сброс до тех пор, когда
будет гореть только один светодиод температурной
индикации.
Индикация температуры показывает температуру в
подающей линии.
B Установить регулятор температуры подающей линии
и регулятор температуры горячей воды
на
первоначальное значение.
B Отключить прибор.
B Вынуть зонд.
B Вставить обратно заглушку.

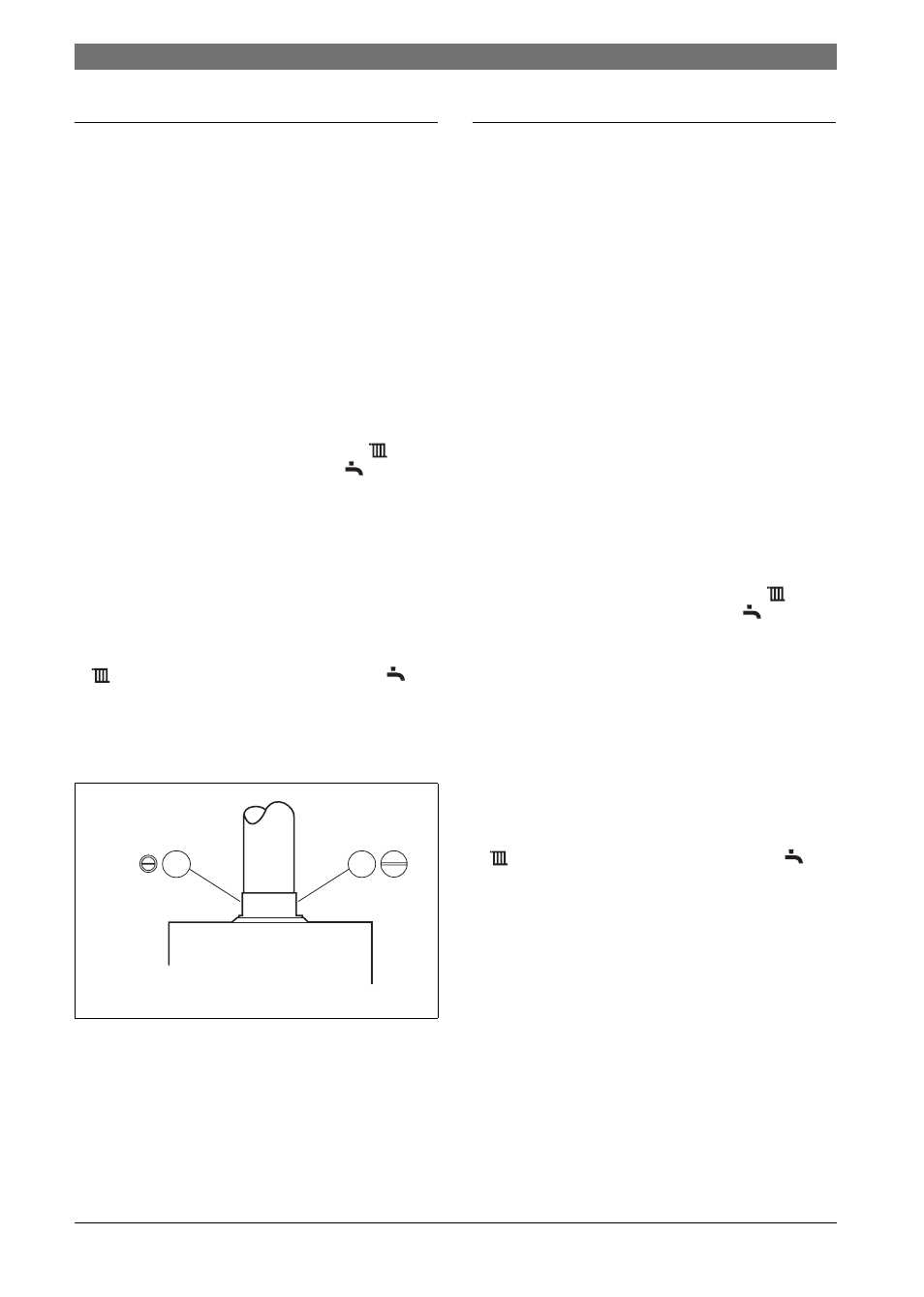

Рис 37
1
Измерительный патрубок дымовых газов
2
Измерительный патрубок воздуха для горения газа
10.4
Измерение потерь тепла с
уходящими дымовыми газами
Для измерения необходим зонд для измерения
дымовых газов и температурный датчик.
B Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
B Включить прибор и подождать несколько минут.
B Снять заглушку с измерительного патрубка
дымовых газов (1).
B Зонд для измерения дымовых газов протолкнуть в
патрубок на расстояние примерно 60 мм или найти
положение с максимальной температурой отвода
дымовых газов.
B Уплотнить измерительное отверстие.
B Снять заглушку с измерительного патрубка воздуха
для горения газа (2).
B Вставить датчик температуры в штуцер примерно на
20 мм.
B Удерживать нажатой кнопку Сброс до тех пор, пока
не загорятся один за другим светодиоды
температурной индикации.
B Регулятор температуры подающей линии
и
регулятор температуры горячей воды
перевести
в положение максимума.
Прибор работает с максимальной мощностью.
B Измерить значение потерь дымовых газов при
отводе или теплотехнический КПД при температуре
котла 60 °C.
B Удерживать нажатой кнопку Сброс до тех пор, когда
будет гореть только один светодиод температурной
индикации.
Индикация температуры показывает температуру в
подающей линии.
B Установить регулятор температуры подающей линии
и регулятор температуры горячей воды
на
первоначальное значение.
B Отключить прибор.
B Вынуть зонд.
B Вынуть датчик температуры.
B Вставить обратно заглушку.
FLUE
FLUE
6 720 612 232-53.1O
2
1
