Установка прибора
| 25
RU
6 720 647 407 (2011/01)
Copyright (optional information)
5.3
Установка крепежных крюков и
монтажной соединительной панели
B Приложенный к комплекту документации
монтажный шаблон прикрепить к стене, соблюдая
при этом минимальные боковые расстояния,
равные 10 мм (
Æ рис. 2).
B Проделать отверстия для крюков на винтах
(
Ø 8 мм) и монтажной присоединительной панели
(принадлежности) в соответствии с монтажным
шаблоном.
B В случае необходимости: Сделать отверстие в стене
для принадлежности для отвода дымовых газов.

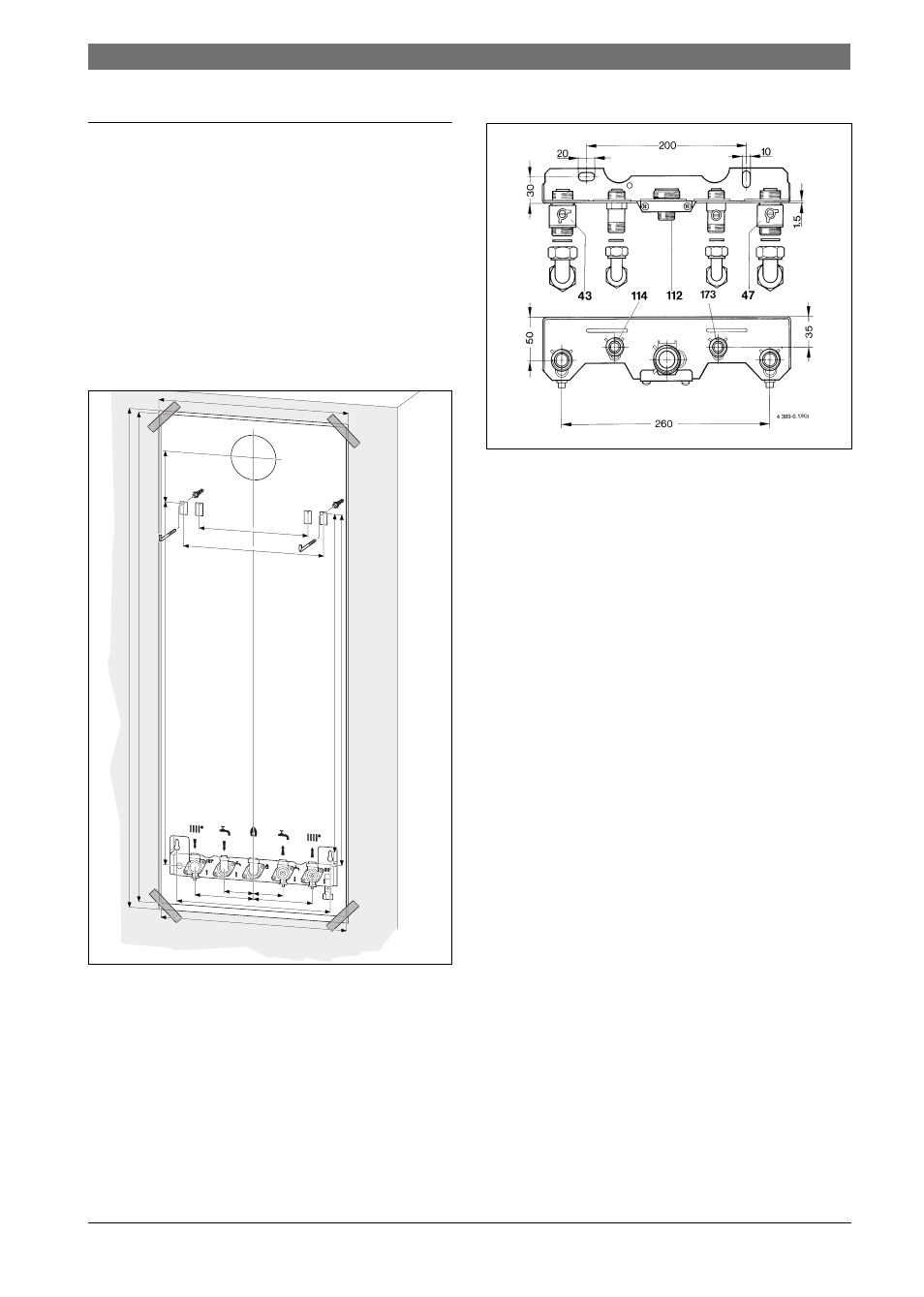

Рис 9
Монтажный шаблон
B Снять монтажный шаблон.
B Крюки с резьбой из комплекта поставки укрепить с
помощью дюбелей.
B Монтажную присоединительную панель
(принадлежности) закрепить с помощью
прилагаемого крепёжного материала.
Рис 10
Монтажная соединительная панель
(принадлежности)
43
Подающая магистраль отопительного контура
47
Обратная линия отопительного контура
112
Соединительный ниппель R 3/4 для газа (смонтирован)
114
ZWA: штуцер R 1/2 для подключения контура ГВС
ZSA: подающая линия бойлера
173
ZWA: запорный вентиль холодной воды
ZSA: обратная линия бойлера
B Внутренний диаметр трубопровода для подвода газа
определить.
B Все соединения труб должны быть рассчитаны на
давление 3 бар, а в контуре горячей воды - на
10 бар.
B Установить газовый кран.
B Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
B В самой верхней точке установить
воздуховыпускной клапан.
743,6
±
1
(771,6)
1080
120 (
Ø 60/100)
1100 (Page length / Sayfa olcuso)
65
± 0,5
65
± 0,5
A
B
C
D
8716011379 (2006/08)
E
130
± 0,5
130
± 0,5
340
410
420 (Page length / Sayfa olcu
so)
310
± 1
(240)
SB
SB
6 720 613 639-08.1O
