Инструкция по эксплуатации Bosch Gaz 4000 W
Страница 47
Проверка/техобслуживание
| 47
RU
6 720 647 407 (2011/01)
Copyright (optional information)
B Осторожно снять соединитель с запального
электрода (1) (
Æ рис. 40).
B Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
B Отвинтить крепежный уголок (3).
B Ослабить накидную гайку под горелкой и осторожно
снять узел горелки (4).

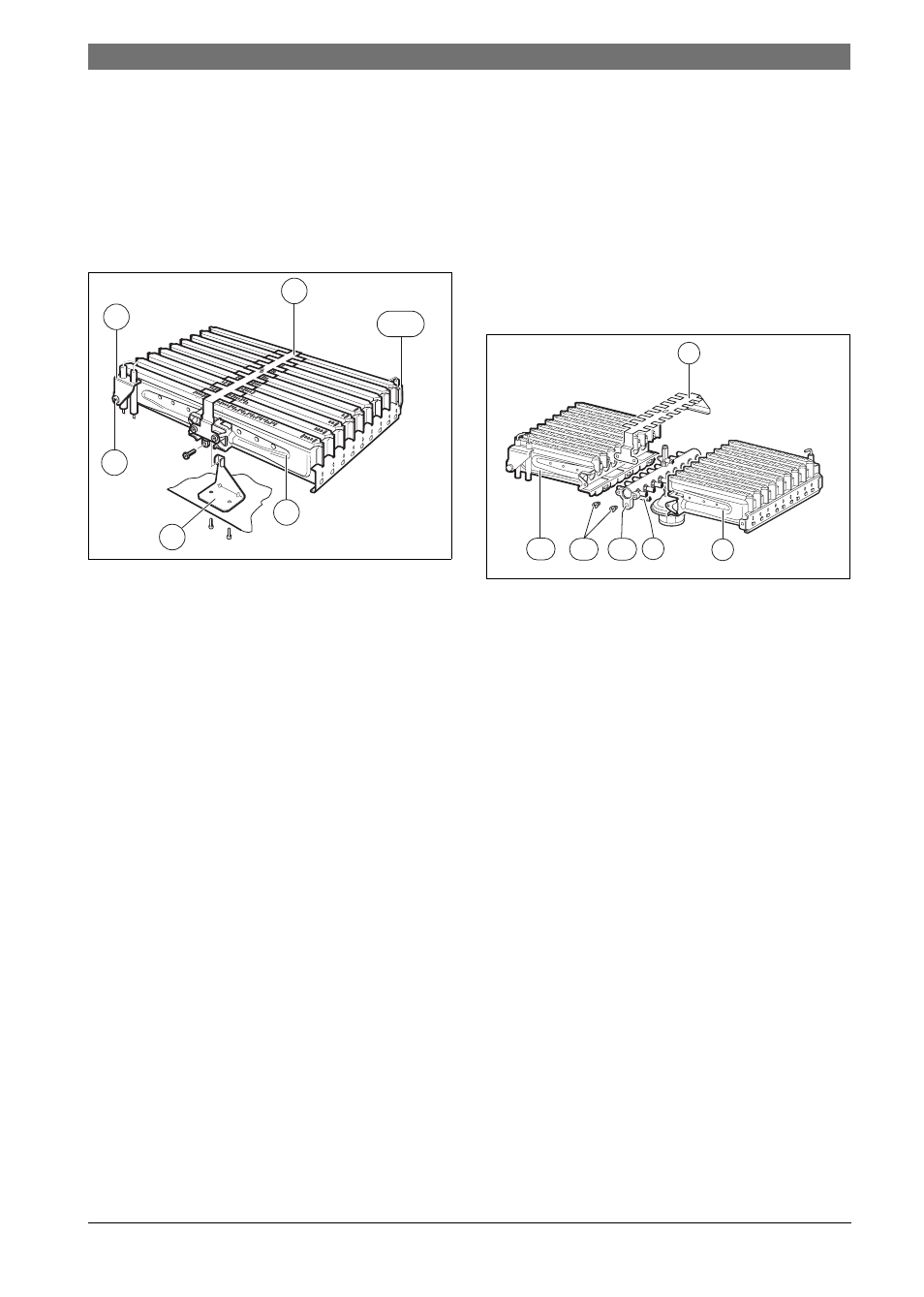

Рис 40
Узел горелки
1
Узел запального электрода
2
Крепежный винт узла запального электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного розжига
B Снять винты (11) (Æ рис. 41).
B Снять перемычку перекрестного розжига (7).
B Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с коллектора
форсунок (10).
B Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и форсунках. Ни
в коем случае не очищать форсунки
металлической щеткой.
B Проверить настройки подачи газа (Æ стр. 38).
Рис 41
7
Перемычка перекрестного розжига
8
Горелка (правая часть)
9
Точки крепления для коллектора форсунок
10
Коллектор форсунок
11
Винты для крепления перемычки перекрестного розжига
12
Горелка (левая часть)
6 720 610 356-44.1O
1
7
2
3
4
5+6
6 720 611 347-39.1O
12
7
8
11
10 9
