30 | Электрические соединения
RU
Copyright (optional information)
6 720 647 407 (2011/01)
6.2.4
Замена кабеля сетевого питания
• Для защиты от воды (IP) всегда прокладывайте
кабель через специальный кабельный ввод (номер
заказа 8 716 011 322 0).
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа.
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
– зеленый или желто-зеленый провод (2) на корпус
(1)
– синий сетевой провод (3) к клеммной колодке (5)
– коричневый сетевой провод (4) к клеммной
колодке (6)
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.

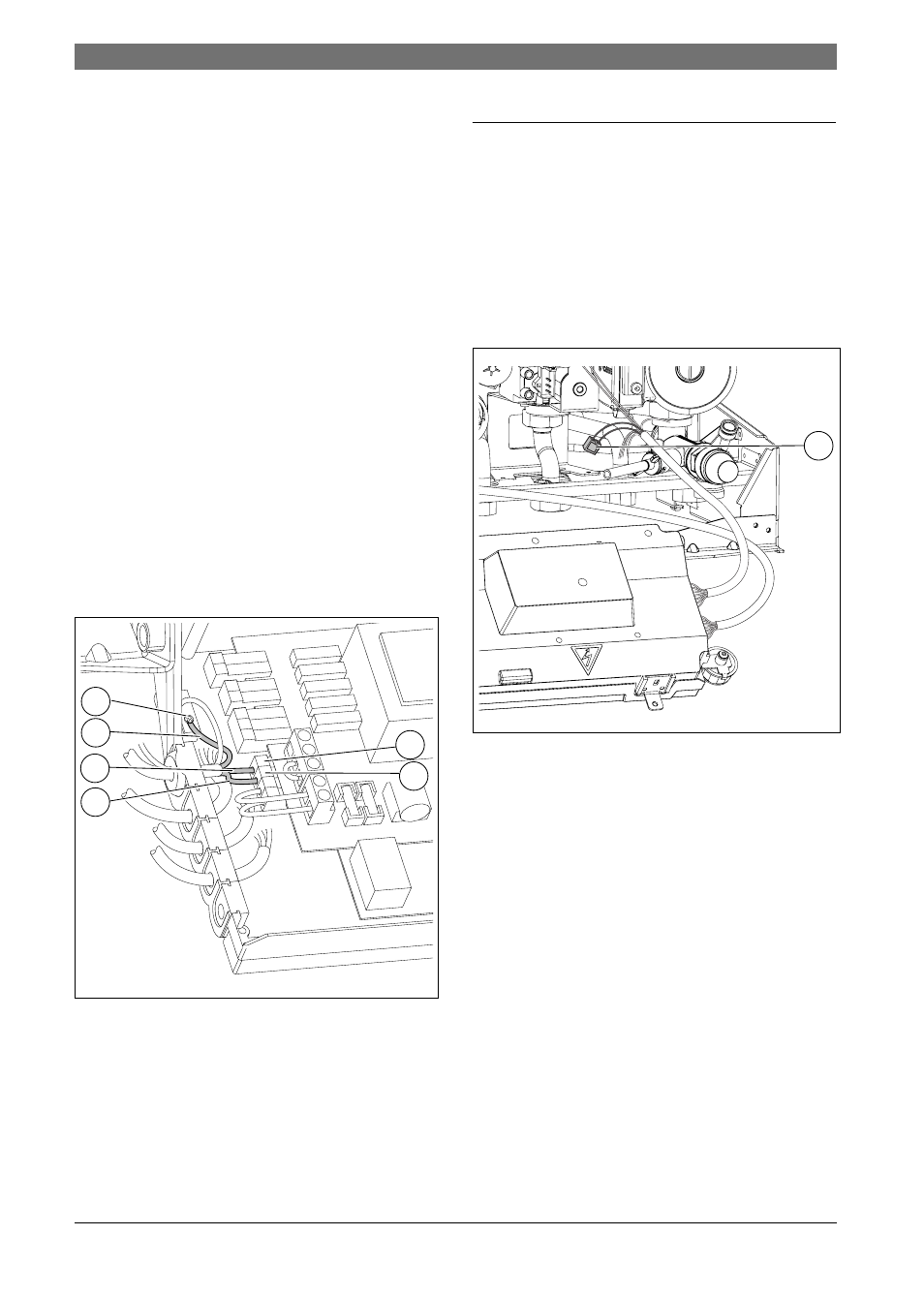

Рис 19
Подключение сетевого кабеля 230 В перем.
тока
1
Соединение на корпус
2
Зеленый или желто-зеленый провод
3
Синий сетевой провод
4
Коричневый сетевой провод
5
Подключение к клеммной колодке
6
Подключение к клеммной колодке
6.3
Подключение бойлера
Бойлер косвенного нагрева и датчиком температуры
(NTC)
Бойлер Bosch с датчиком температуры подключается к
кабельному жгуту прибора. Датчик температуры с
проводом поставляется с бойлером.
B Откинуть Cotronic вниз (Æ глава 6.2.1).
B Подсоединить датчик температуры бойлера к
контакту (1).
Рис 20
Разъем для подключения датчика температуры
бойлера (NTC)
6 720 613 639-18.1O
TH1
TH2
N
L
1
2
3
4
5
6
6 720 613 639-28 .1O
1
