3 Описание изделия
VEGADIS 81 •
43814-R
U-130612
4
1
3
2
4
5

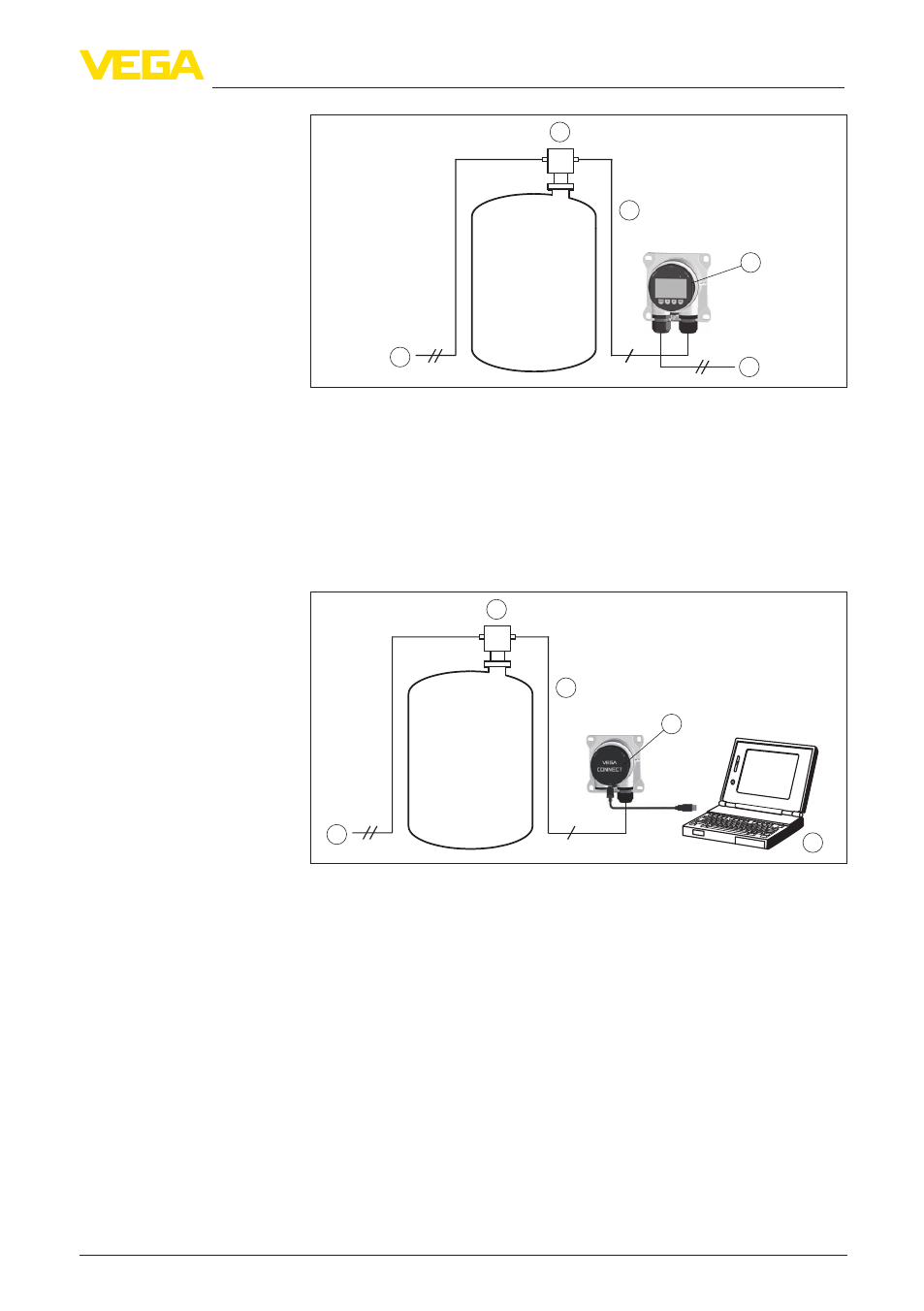

Рис. 3: Подключение VEGADIS 81 к датчику
1 Питание/Выход сигнала датчика
2 Датчик
3 Соединительная линия между датчиком и VEGADIS 81
4 VEGADIS 81 с интегрированным подогревом
5 Питание подогрева
Настройка датчика выполняется через VEGADIS 81,
интерфейсный адаптер VEGACONNECT, а также ПК с PACTware.
1
3
2
5
4
4
Рис. 4: Подключение VEGADIS 81 к датчику и ПК
1 Питание/Выход сигнала датчика
2 Датчик
3 Соединительная линия VEGADIS 81 - датчик
4 VEGADIS 81
5 VEGACONNECT
6 ПК с ПО PACTware
3.3 Упаковка, транспортировка и хранение
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
Пример применения -
настройка через ПК с
PACTware
Упаковка
