4 Монтаж
VEGADIS 81 •
43814-R
U-130612
4 Монтаж
4.1 Общие указания
VEGADIS 81 работает в любом монтажном положении.
Для защиты устройства от проникновения влаги использовать
следующие меры:
•
Применять рекомендуемый кабель (см. гл. "Подключение к
источнику питания")
•
Надежно затянуть кабельный ввод
•
Соединительный кабель от кабельного ввода направить вниз
Это необходимо, прежде всего, в следующих случаях монтажа:
•
Монтаж на открытом воздухе
•
Помещения с повышенной влажностью (например, где
производится очистка)
•
Емкости с охлаждением или подогревом
4.2 Указания по монтажу
Устройство VEGADIS 81 с корпусом из любого из возможных
материалов может монтироваться на стене.
7 mm (0.28"
)
82 mm (3.23")
10 mm
(0.39")

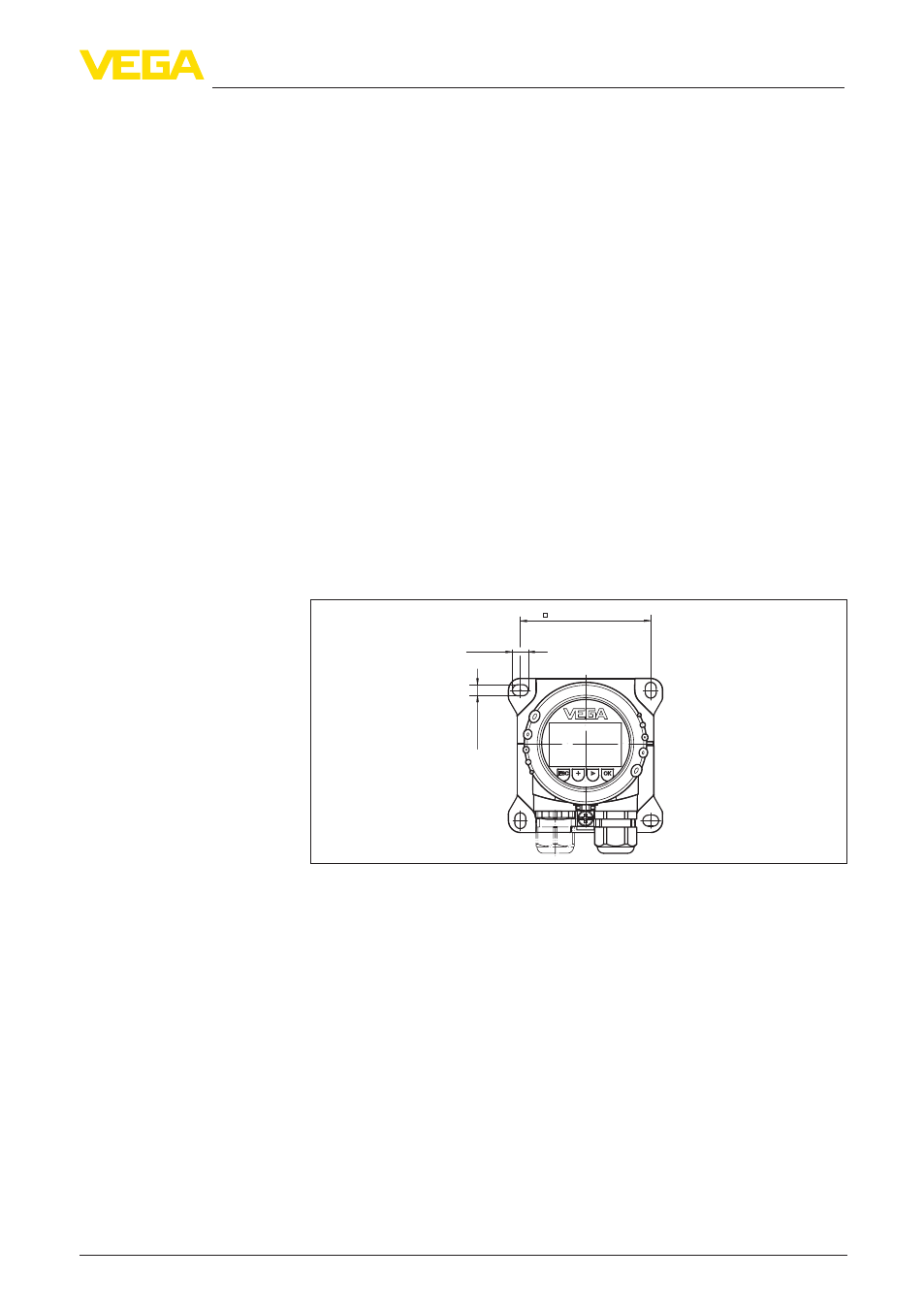

Рис. 5: Установочные размеры VEGADIS 81 для настенного монтажа
Устройство VEGADIS 81 с пластиковым корпусом может
монтироваться прямо на несущей рейке.
Монтажная позиция
Защита от влажности
Монтаж на стене
Монтаж на несущей
рейке - пластиковый
корпус
