4 Монтаж
VEGADIS 81 •
43814-R
U-130612
1
2

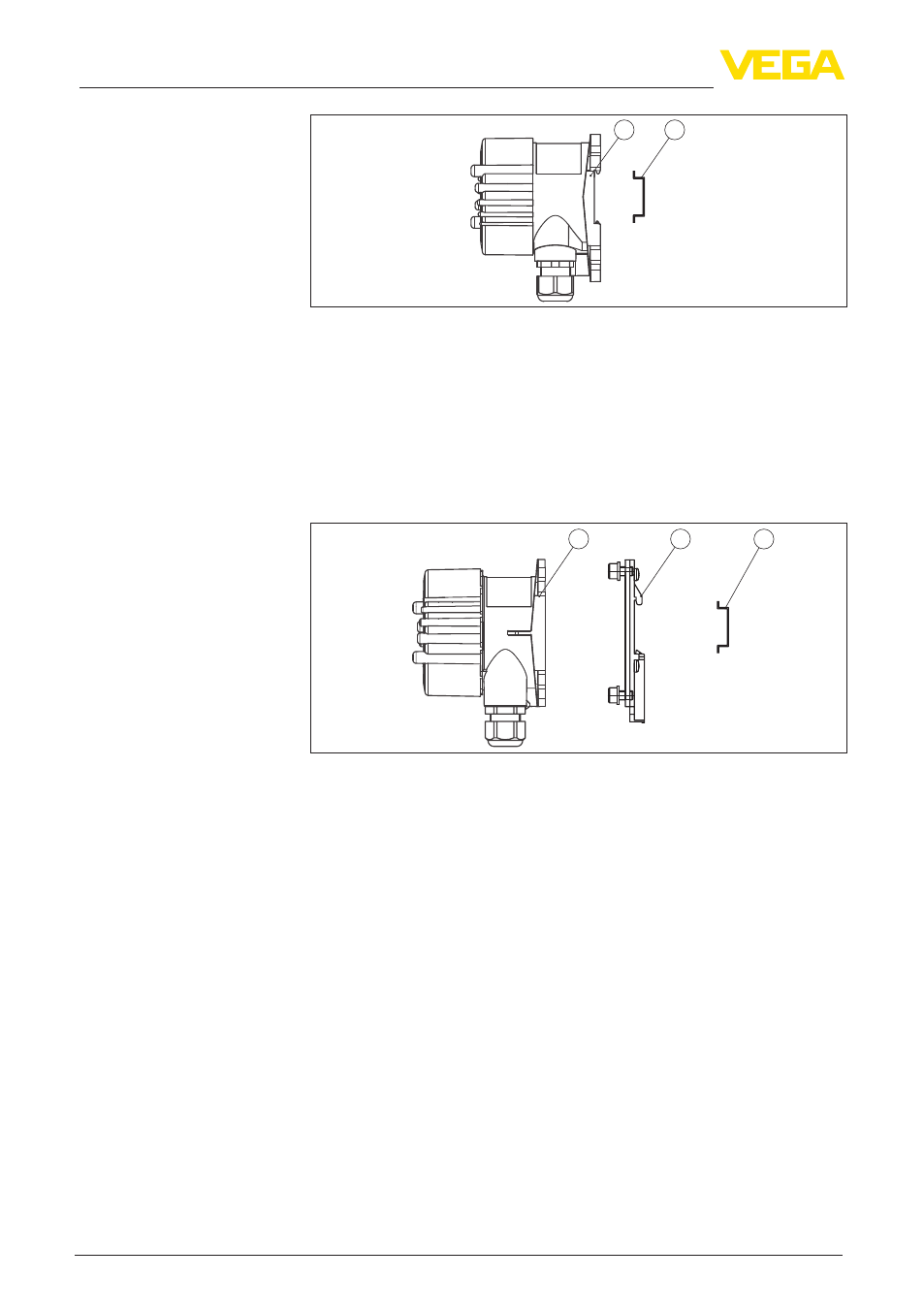

Рис. 6: VEGADIS 81 с пластиковым корпусом для монтажа на несущей
рейке
1 Монтажная планка
2 Несущая рейка
Исполнения с корпусом из алюминия или нержавеющей
стали поставляются с монтажным комплектом, состоящим из
адаптерной планки и четырех монтажных винтов M5 x 12.
Адаптерную планку нужно привинтить к цоколю VEGADIS 81.
3
2
1
Рис. 7: VEGADIS 81 с корпусом из алюминия или нержавеющей стали, для
монтажа на несущей рейке
1 Монтажная планка
2 Адаптерная планка с винтами M5 x 12
3 Несущая рейка
Устройство VEGADIS 81 для монтажа на трубе поставляется
с монтажным комплектом, состоящим из двух пар монтажных
зажимов и четырех монтажных винтов M5 x 12.
Монтажные зажимы нужно привинтить к цоколю VEGADIS 81.
Монтаж на несущей
рейке - корпус из алю-
миния или нержавею-
щей стали
Монтаж на трубе
