5 Подключение к датчику
VEGADIS 81 •
43814-R
U-130612
5 6 7 8
4
2
1

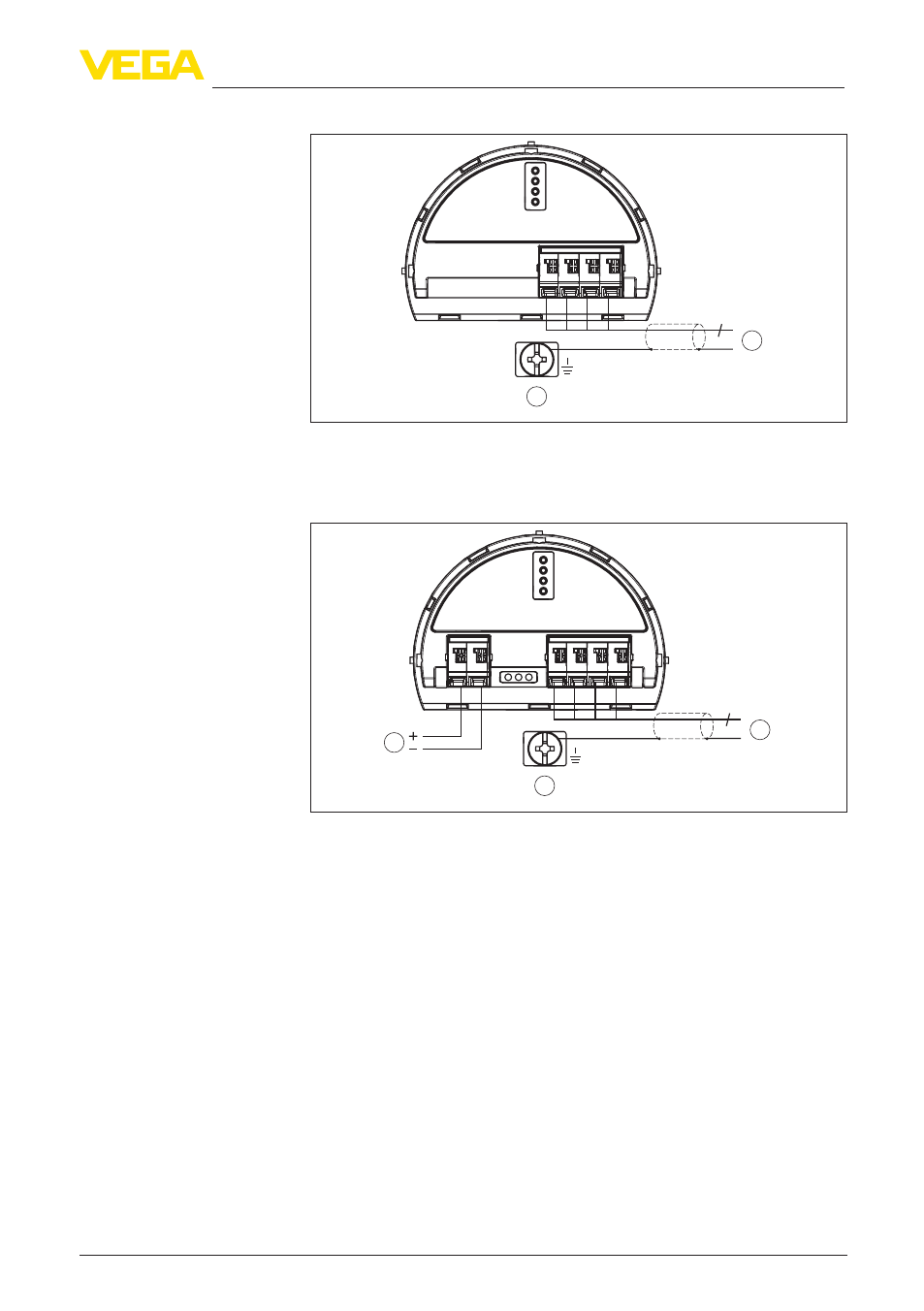

Рис. 12: Схема подключения VEGADIS 81 для датчиков 4 … 20 mA/HART
1 К датчику
2 Клемма заземления для подключения экрана кабеля
1)
power supply
Display
(+)1
2(-)
5 6 7 8
4
3
2
1
Рис. 13: Схема подключения VEGADIS 81 для датчиков 4 … 20 mA/HART,
модуль индикации и настройки с подогревом
1 К датчику
2 Клемма заземления для подключения экрана кабеля
2)
3 Питание для подогрева
Схема подключения
4 … 20 mA/HART
Схема подключения
4 … 20 mA/HART, с подо-
гревом
1)
Сюда подключить экран, клемму заземления на внешней стороне кор-
пуса соединить с "землей" в соответствии с действующими нормами.
Обе клеммы гальванически связаны.
2)
Сюда подключить экран, клемму заземления на внешней стороне кор-
пуса соединить с "землей" в соответствии с действующими нормами.
Обе клеммы гальванически связаны.
