5 Подключение к датчику
VEGADIS 81 •
43814-R
U-130612
Соединение между VEGADIS 81 и датчиком выполняется через
стандартный кабель согласно таблице:
VEGADIS 81
Датчик
Клемма 5
Клемма 5
Клемма 6
Клемма 6
Клемма 7
Клемма 7
Клемма 8
Клемма 8
5 6 7 8
4
2
3
1

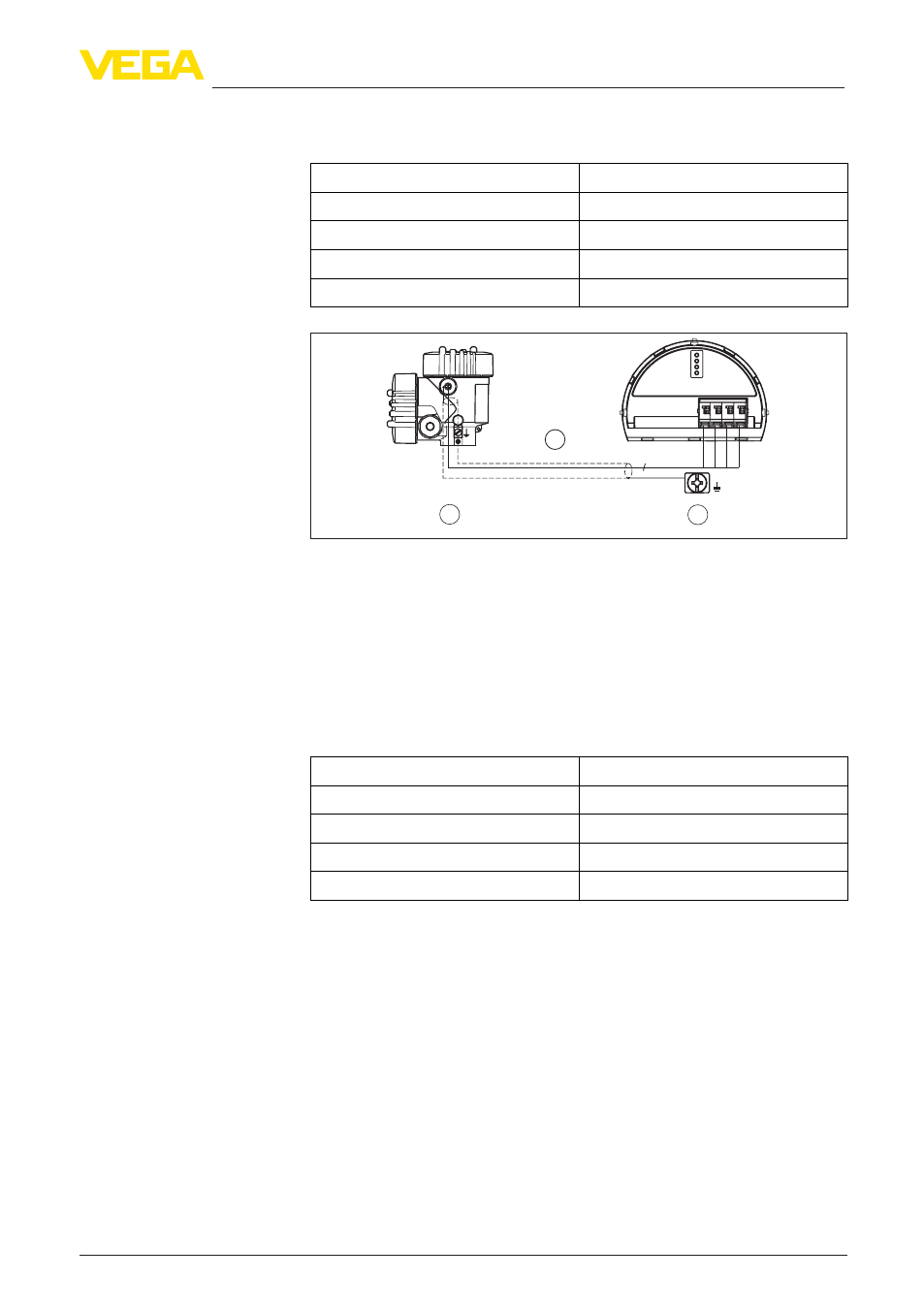

Рис. 17: Пример подключения 4 … 20 mA/HART - соединение через
разъем M12 x 1 и готовый кабель
1 Датчик
2 VEGADIS 81
3 Соединительный кабель
Соединение между VEGADIS 81 и датчиком с помощью
4-контактного разъема M12 x 1 описано в таблице далее. Цвет
проводов указан для готового кабеля из нашей номенклатуры
изделий.
3)
Цвет провода
VEGADIS 81
Коричневый
Клемма 5
Белый
Клемма 6
Голубой
Клемма 7
Черный
Клемма 8
4 … 20 mA/HART - сое-
динение через разъ-
ем M12 x 1 и готовый
кабель
3)
Разъем M12 x 1, дополнительный на корпусе датчика
