3 Описание изделия
VEGADIS 81 •
43814-R
U-130612
Комплект поставки включает:
•
Блок индикации и настройки VEGADIS 81
•
Прилагаемый кабельный ввод M20 x 1 для датчика
•
Документация
– Данное руководство по эксплуатации
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
3.2 Принцип работы
Выносное устройство индикации VEGADIS 81 может также
использоваться для настройки датчиков.
В зависимости от датчика, устройство монтируется на
расстоянии до 25 м или 50 м от датчика и получает питание
непосредственно от датчика. Отдельный источник питания не
требуется.
Если датчик размещен в труднодоступном месте, устройство
можно монтировать на оптимальной для доступа позиции.
Индикация измеренных значений и настройка датчика
выполняются через установленный в устройстве VEGADIS 81
модуль индикации и настройки.
4
1
3
2
4

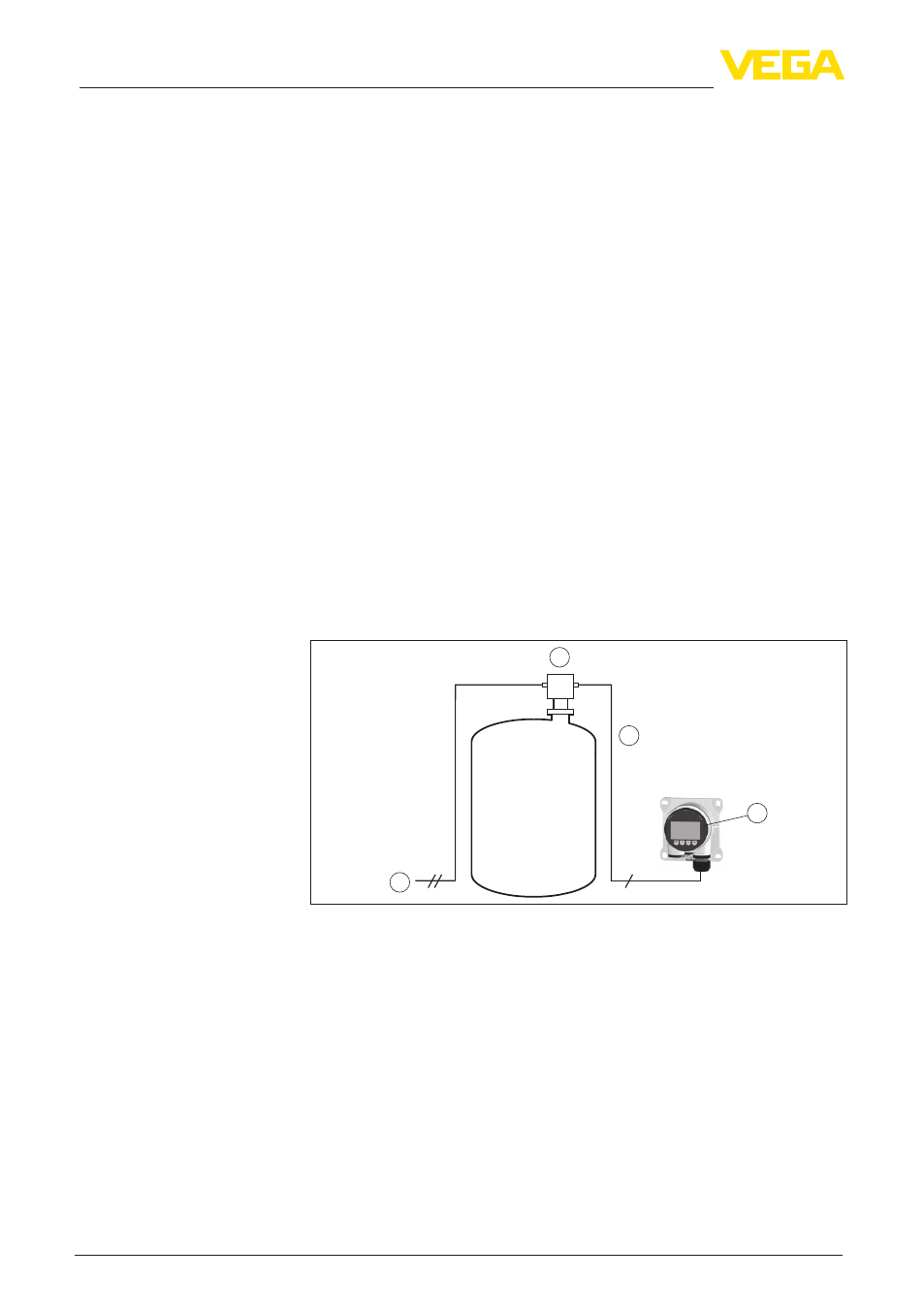

Рис. 2: Подключение VEGADIS 81 к датчику
1 Питание/Выход сигнала датчика
2 Датчик
3 Соединительная линия между датчиком и VEGADIS 81
4 VEGADIS 81
Индикация измеренных значений и настройка датчика
выполняются через установленный в устройстве VEGADIS 81
модуль индикации и настройки.
В данном примере выбрано исполнение с подогреваемым
модулем индикации и настройки, для применения при низких
температурах окружающей среды.
Комплект поставки
Область применения
Пример применения
Пример применения (с
подогревом)
