3 схема подключения – Инструкция по эксплуатации VEGA VEGADIS 81
Страница 16
16
5 Подключение к датчику
VEGADIS 81 •
43814-R
U-130612
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
5.3 Схема подключения
3
2
1
Display

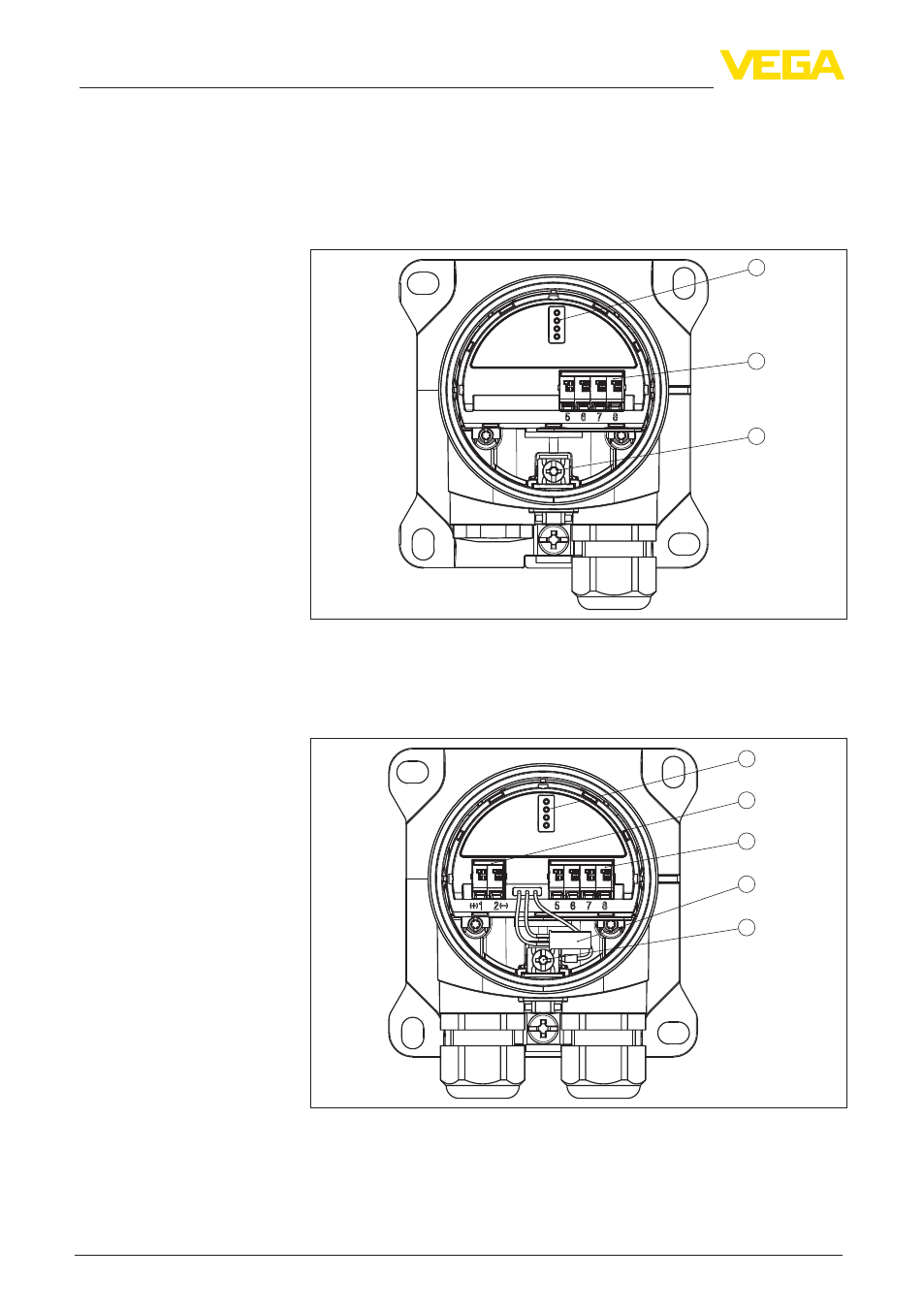

Рис. 10: Отсек электроники и подключения VEGADIS 81
1 Контакты для модуля индикации и настройки
2 Пружинные контакты для подключения датчика
3 Клемма заземления для подключения экрана кабеля
5
3
4
1
2
Display
power supply
Рис. 11: Отсек электроники и подключения - VEGADIS 81 с подогревом
1 Контакты для модуля индикации и настройки
2 Пружинные контакты для подключения питания для подогрева
3 Пружинные контакты для подключения датчика
4 Штекерный разъем к подогреваемому модулю индикации и настройки
5 Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
Отсек электроники и
подключения - с подо-
гревом
