76
11 Приложение
VEGABAR 87 • Profibus PA
45047-R
U-131205
VEGABAR 87, гигиеническое присоединение
ø 78 mm (3.07")
ø 92 mm (3.62")
51 mm (2.01"
)
L
51 mm (2.01"
)
L
ø 64 mm
(2.52")
ø 8 mm
(0.32")
177 mm (6.97"
)
ø 40 mm
(1.58")
1
2

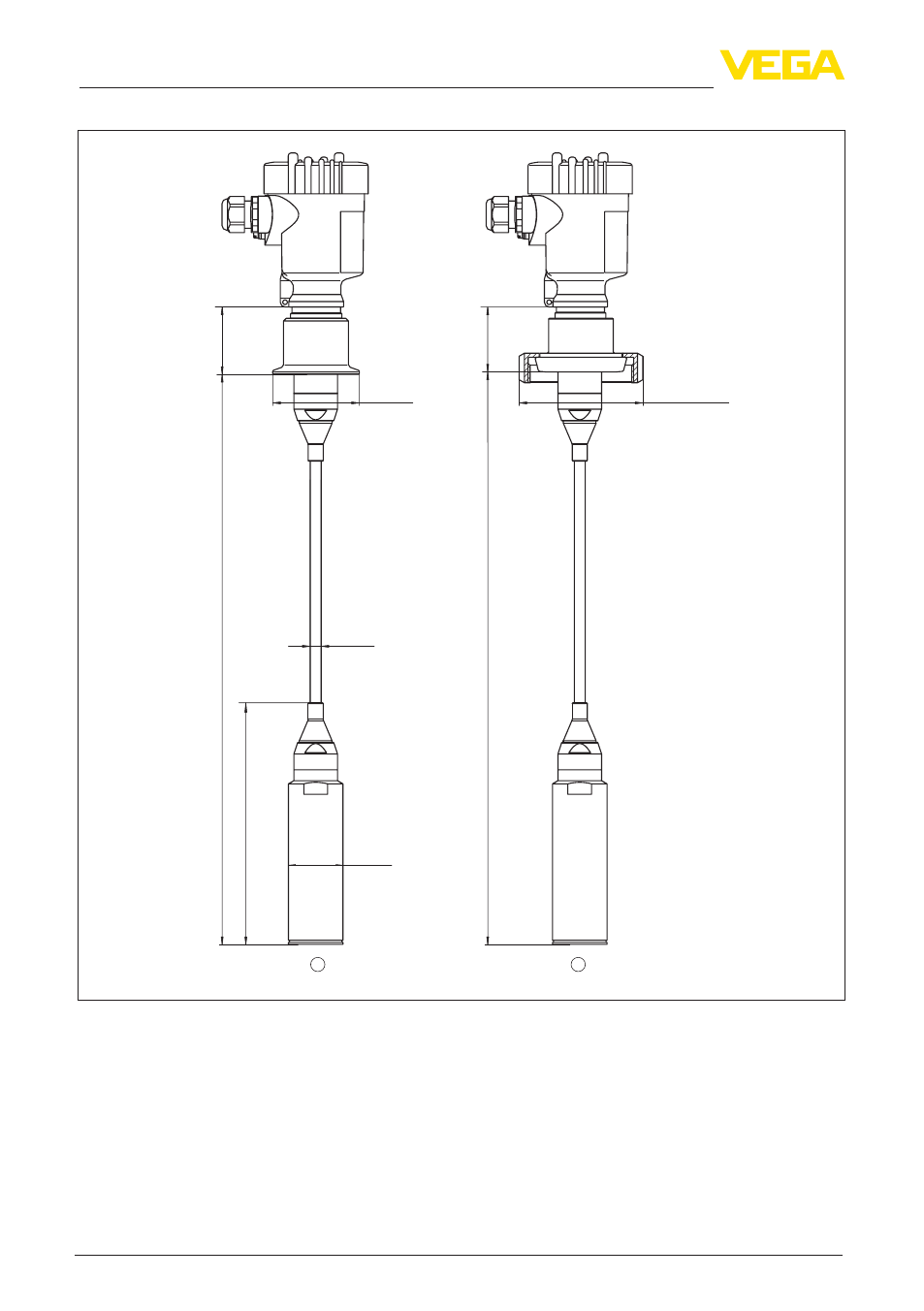

Рис. 45: VEGABAR 87 гигиенические типы присоединения
1 Clamp 2" PN16 (ø64 mm) DIN 32676, ISO 2852/316L
2 Накидная гайка DN 50
