34

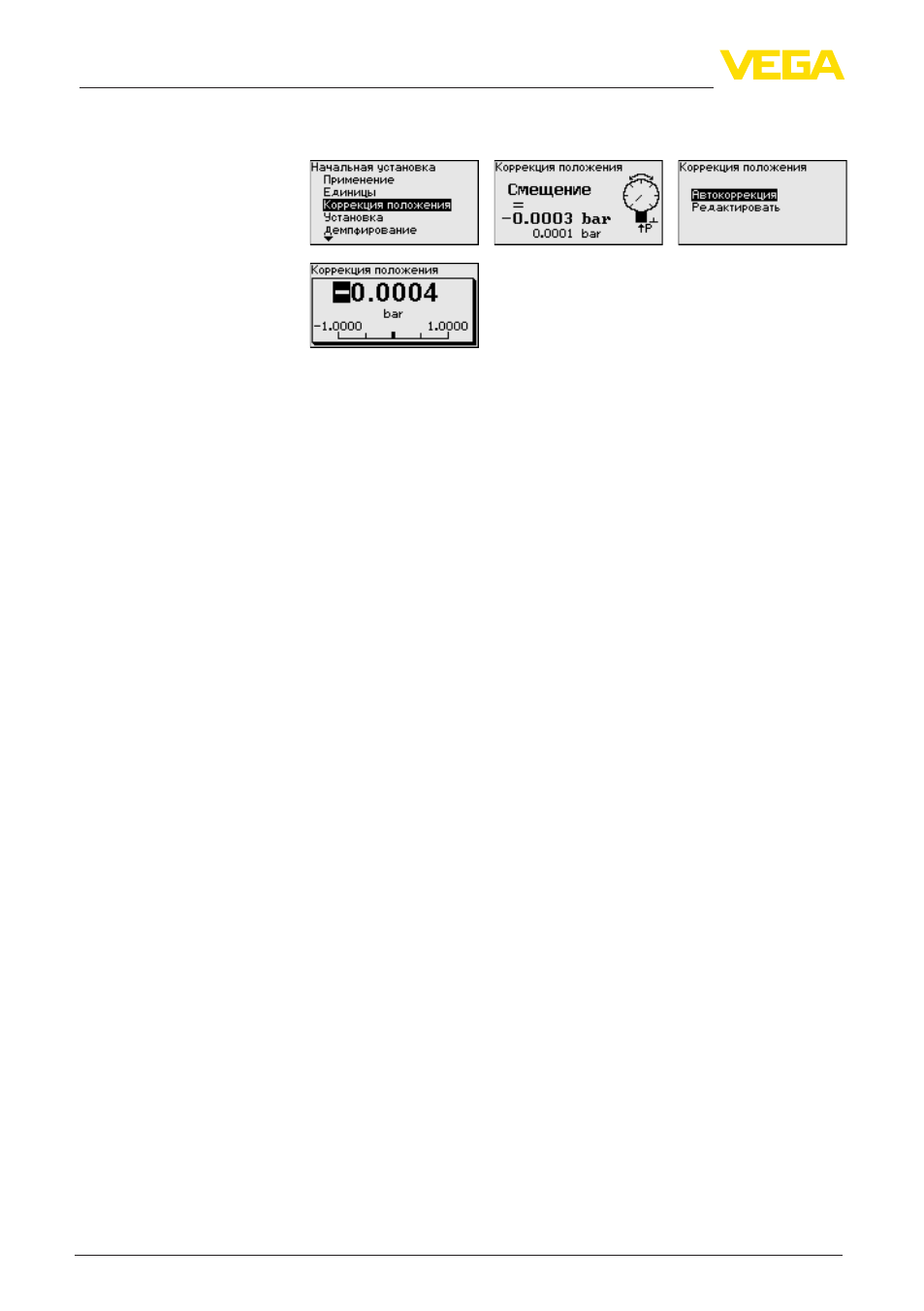

6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 87 • Profibus PA
45047-R
U-131205
ячеек на относительное давление, дополнительно коррекция
может быть выполнена вручную.
Если при автоматической коррекции положения как значение
коррекции принимается текущее измеренное значение, то такое
измеренное значение не должно быть сфальсифицировано
покрытием продуктом или статическим давлением.
При ручной коррекции положения значение смещения задается
пользователем. Для этого выберите функцию "Редактировать" и
введите желаемое значение.
Сохранить ввод нажатием [OK] и клавишами [ESC] и [->]
перейти к следующему пункту меню.
Когда коррекция положения выполнена, текущее измеренное
значение скорректировано до 0. Значение коррекции показано
на дисплее с обратным знаком как значение смещения.
Коррекцию положение можно выполнять повторно и так часто,
как нужно. Однако если сумма значений коррекции превысит
20 % номинального измерительного диапазона, то более
коррекция положения не будет возможна.
VEGABAR 87 всегда измеряет давление, независимо от
параметра процесса, выбранного в меню "Применение". Чтобы
выбранный параметр процесса выдавался правильно, нужно
задать соответствующие значения для 0 % и 100 % выходного
сигнала (выполнить установку).
Для установки вводится давление, например, для уровня при
полной и пустой емкости, см. следующий пример:
Пример параметриро-
вания
