4 Монтаж
VEGABAR 87 • Profibus PA
45047-R
U-131205
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните корпус, так чтобы фильтрующий элемент
после монтажа прибора смотрел вниз.
1
2
3
4
4
4

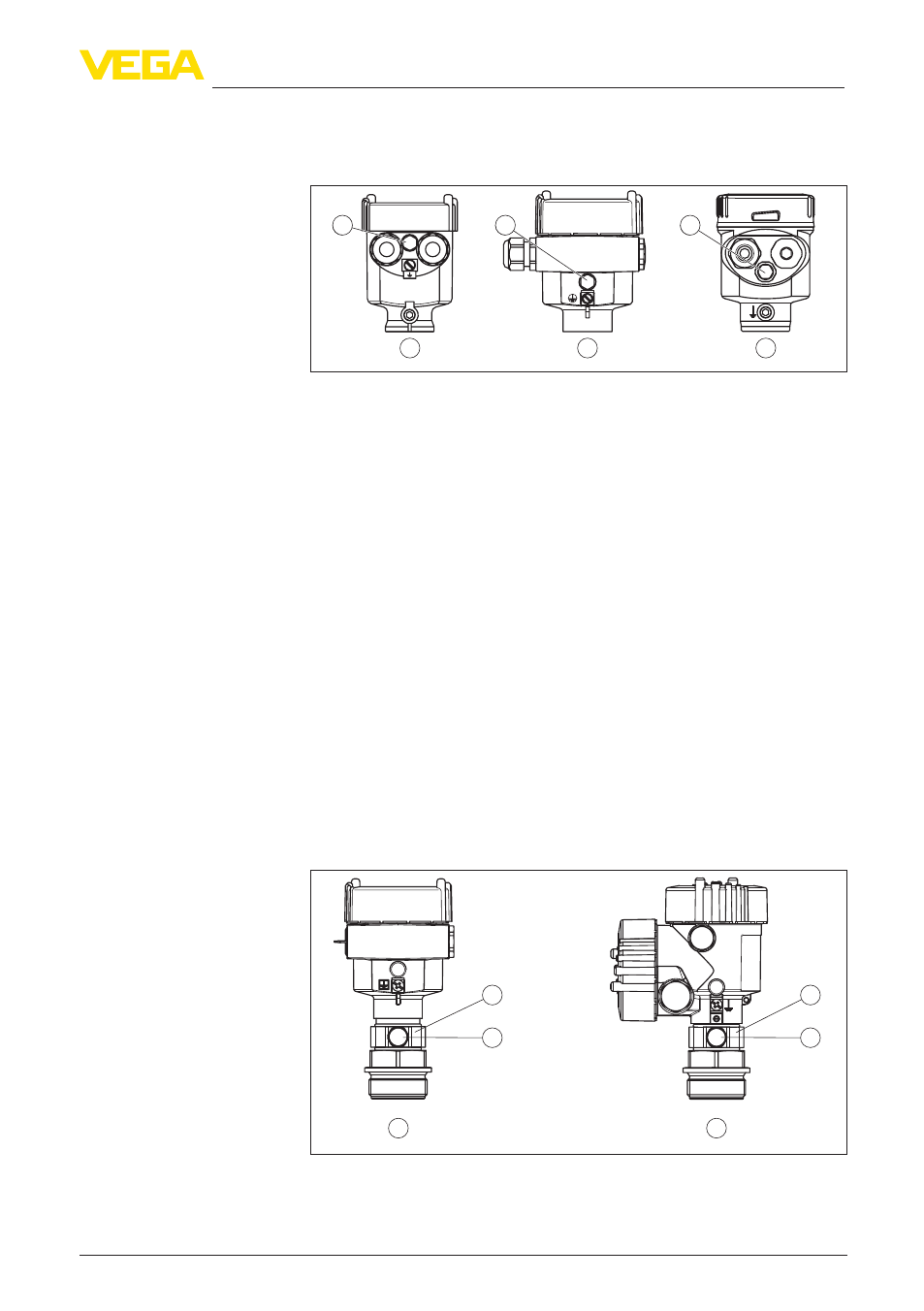

Рис. 6: Положение фильтрующего элемента у исполнений не-Ex и Ex ia
1 Корпус пластиковый, точное литье из нержавеющей стали
2 Корпус алюминиевый
3 Корпус из нержавеющий стали электрополированный
4 Фильтрующий элемент
У следующих устройств вместо фильтрующего элемента
установлена заглушка:
•
Устройства в исполнении со степенью защиты IP 66/IP 68
(1 bar) - вентиляция через капилляр в постоянно соединенном
кабеле
•
Устройства на абсолютное давление
Фильтрующий элемент встроен в рабочий узел. Фильтрующий
элемент находится на поворотном металлическом кольце и
имеет следующую функцию:
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
→
Для лучшей защиты фильтрующего элемента от отложения
осадка, поверните металлическое кольцо, так чтобы
фильтрующий элемент после монтажа прибора смотрел
вниз.
2
1
3
4
3
4
Рис. 7: Положение фильтрующего элемента - исполнение Ex d
1 Однокамерный корпус - алюминий, нержавеющая сталь (точное
Устройства в исполне-
нии Ex d
