Страница 22
22
5 Подключение к источнику питания
VEGABAR 87 • Profibus PA
45047-R
U-131205
Bus
5
1
2
+
( )
(-)
6 7 8
2
3
4
1

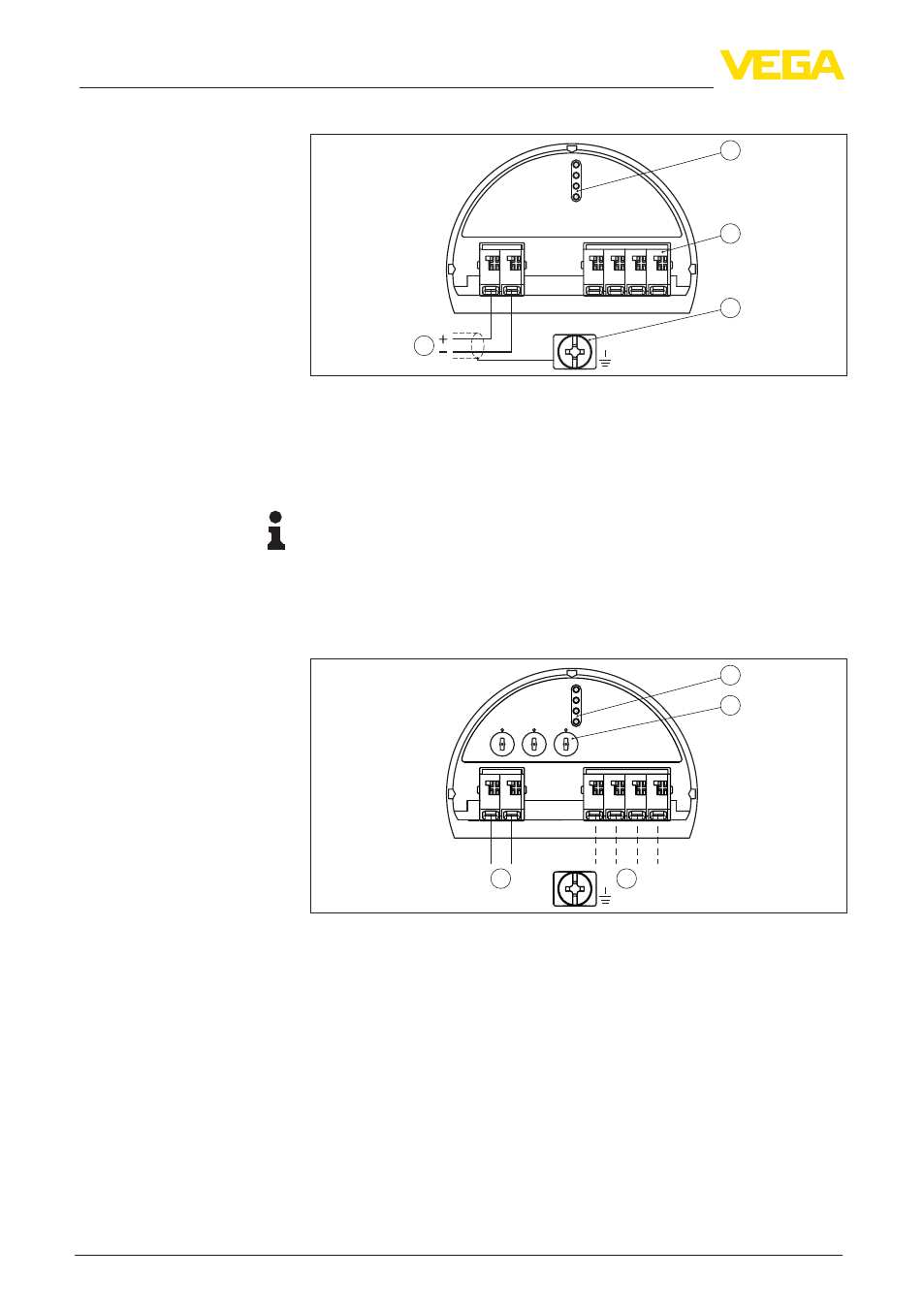

Рис. 15: Отсек подключения (двухкамерный корпус)
1 Питание, выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного блока индикации и настройки
4 Клемма заземления для подключения экрана кабеля
Информация:
Параллельная работа выносного блока индикации и настройки
и установленного в отсеке подключения модуля индикации и
настройки не поддерживается.
5.5 Двухкамерный корпус Ex d
4
1
5
0
0
5
1
6
2
7
3
8
4
9
0
5
1
6
2
7
3
8
4
9
1
0
1
6 7 8
Bus
2
3
1
2
+
( )
(-)
Рис. 16: Отсек электроники (двухкамерный корпус Ex d ia)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель для выбора шинного адреса
4 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Отсек подключения
Отсек электроники
