16
4 Монтаж
VEGABAR 87 • Profibus PA
45047-R
U-131205
литье)
2 Двухкамерный корпус - алюминий, нержавеющая сталь (точное литье)
3 Поворотное металлическое кольцо
4 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
4.3 Измерение уровня
Соблюдайте следующие указания по измерительной схеме:
•
Устройство монтировать в удалении от потока заполнения
или опорожнения.
•
Устройство монтировать так, чтобы оно было защищено от
толчков давления при работе мешалок.

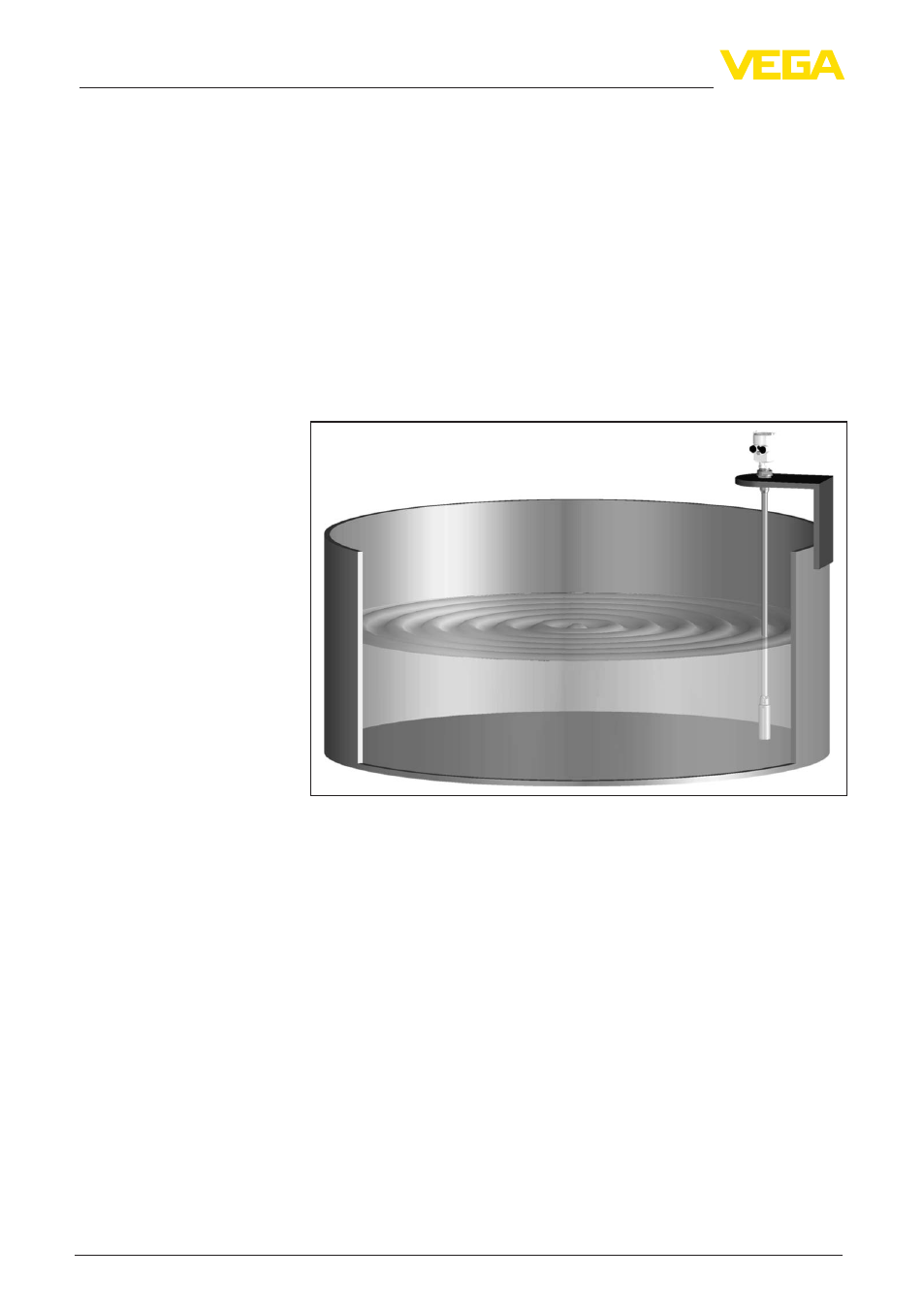

Рис. 8: Измерительная схема для измерения уровня
Измерительная схема
