24
5 Подключение к источнику питания
VEGABAR 87 • Profibus PA
45047-R
U-131205
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.7 Корпус IP 66/IP 68 (1 bar)
1
2

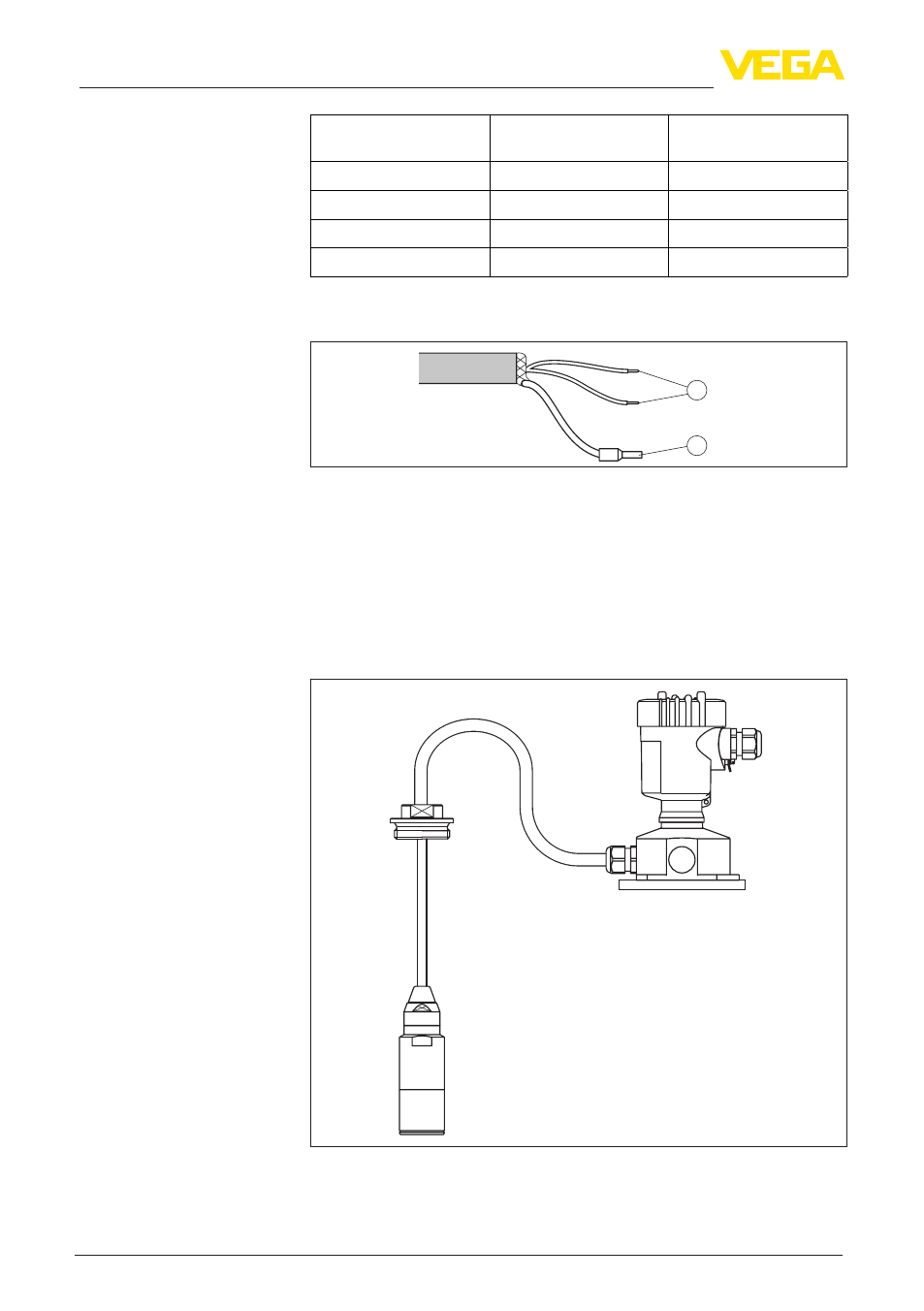

Рис. 20: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
5.8 Выносной корпус при исполнении IP 68
(25 bar)
Рис. 21: VEGABAR 87 в исполнении IP 68, 25 bar, без взрывозащиты, с
осевым выводом кабеля и выносным корпусом
Назначение прово-
дов соединительного
кабеля
Общий обзор
