4 Монтаж
VEGABAR 87 • Profibus PA
45047-R
U-131205
4.4 Выносной корпус
1
2
3
4

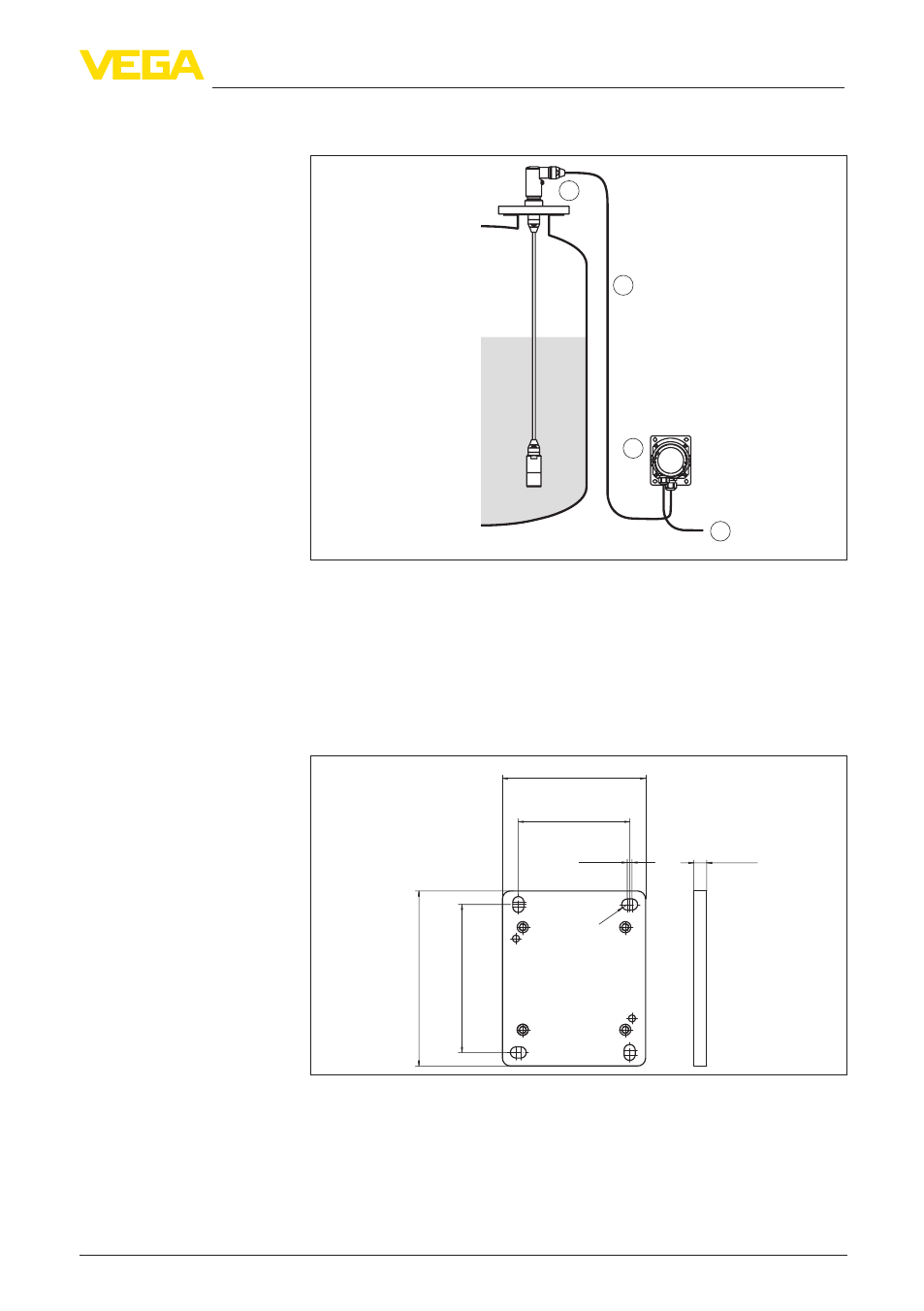

Рис. 9: Схема места измерения, с выносным корпусом
1 Емкость
2 Датчик
3 Соединительный кабель между датчиком и выносным корпусом
4 Выносной корпус
5 Сигнальный кабель
1. Обозначить отверстия в соответствии со следующей схемой.
2. Планку для монтажа на стене закрепить 4 винтами.
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)
Рис. 10: Схема отверстий - планка для монтажа на стене
