11 Приложение
VEGABAR 87 • Profibus PA
45047-R
U-131205
размерами можно также загрузить с сайта Downloads" и"Drawings".
Пластиковый корпус
~ 69 mm
(2.72")
ø 79 mm
(3.11")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 84 mm
(3.31")
M16x1,5
112 mm (4.41"
)
M20x1,5/
½ NPT
1
2
ø 79 mm
(3.11")

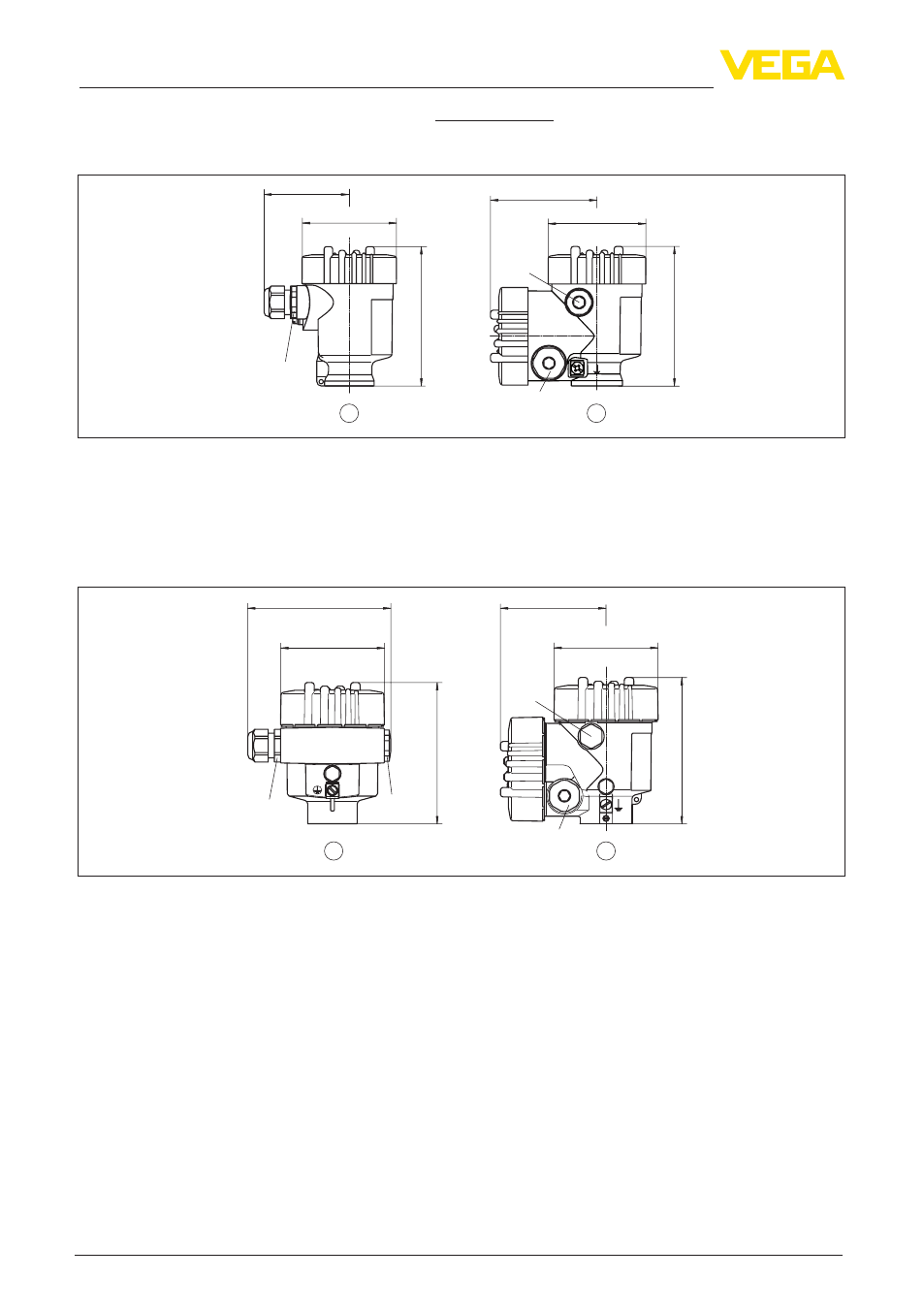

Рис. 36: Корпуса в исполнении со степенью защиты IP 66/IP 67 (с установленным модулем индикации и
настройки корпус выше на 9 мм/0.35 in)
1 Однокамерное исполнение
2 Двухкамерное исполнение
Алюминиевый корпус
2
1
ø 86 mm
(3.39")
~ 116 mm
(4.57")
116 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
~ 87 mm
(3.43")
M16x1,5
ø 86 mm
(3.39")
120 mm (4.72"
)
M20x1,5/
½ NPT
Рис. 37: Корпуса в исполнении со степенью защиты IP 66/IP 67 (с установленным модулем индикации и
настройки корпус выше на 9 мм/0.35 in)
1 Однокамерное исполнение
2 Двухкамерное исполнение
