94
12 Приложение
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
VEGAFLEX 82, тросовое исполнение ø 4 mm (0.157 in)/ø 6 mm (0.236 in) - с
покрытием PA
L
46m
m
(1.81"
)
22m
m
(0.87"
)
ø 20 mm
(0.79")
150mm (5.91")
ø 4 mm
(0.16")
G ¾
SW 36 mm
(1.42")
ø 6 mm
(0.24")
3
1 2

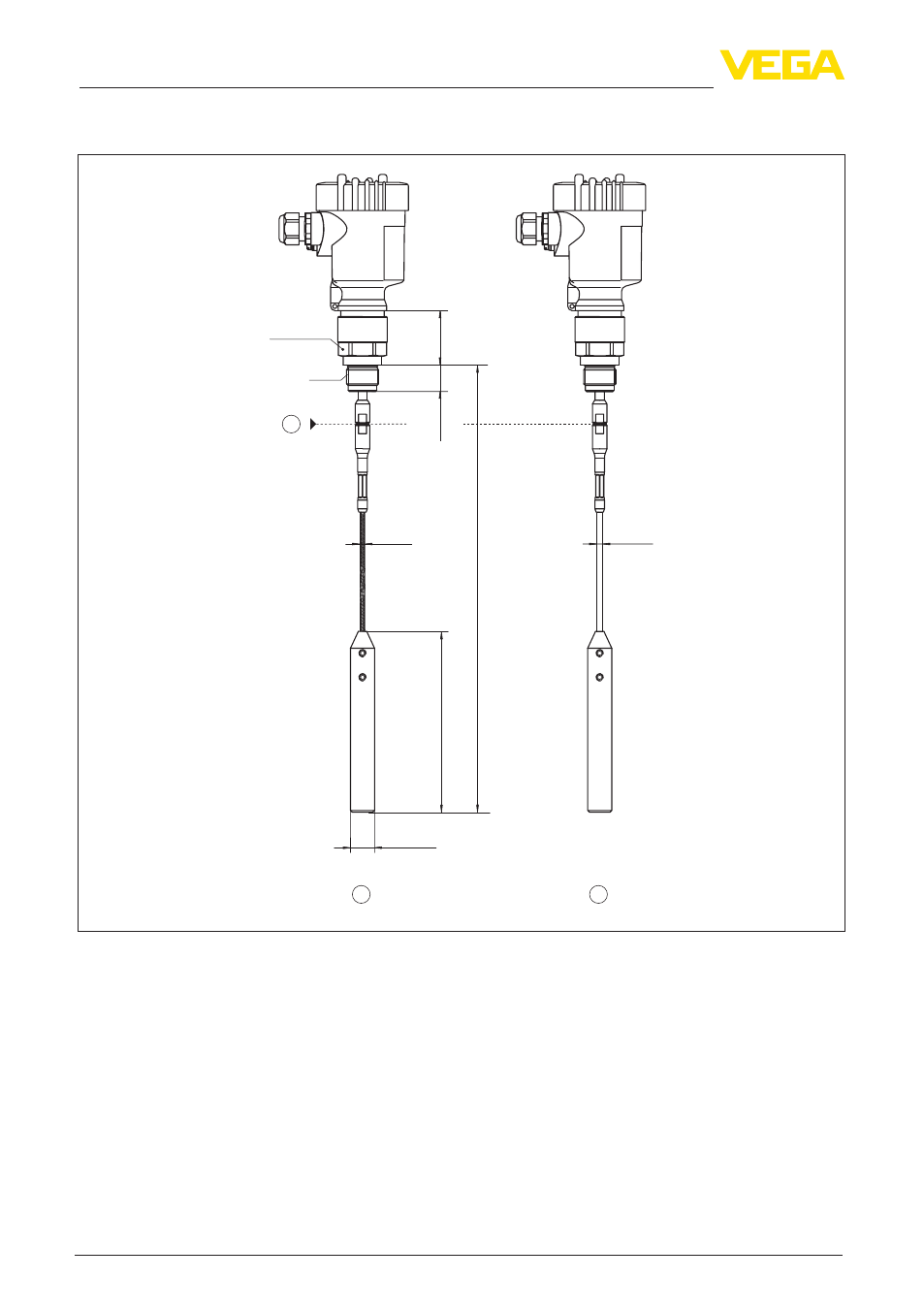

Рис. 59: VEGAFLEX 82, трос ø 4 mm (0.157 in)/ø 6 mm (0.236 in), резьбовое исполнение, с натяжным грузом
(все натяжные грузы с резьбой M12 для рым-болта)
L Длина датчика, см. "Технические данные"
1 Трос ø 4 mm (0.157 in)
2 Трос ø 6 mm (0.236 in) - с покрытием PA
3 Место отделения троса
