10 Диагностика и сервис
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
6. Ввести новую длину и, если нужно, новый тип зонда и
заново выполнить установку минимума и максимума (См.
"Установка Min и Установка Max").
Измерительный стержень или трос можно укоротить до
желаемой длины.
1. Отметьте желаемую длину смонтированного измерительного
стержня.
2. Трос: Oслабить три стопорных штифта на натяжном грузе.
Трос-ø 4: шестигранник под ключ 3
Трос-ø 6, трос-ø 8: шестигранник под ключ 4
3. Трос: вывернуть стопорные штифты.
4. Трос: вынуть трос из натяжного груза.
5. Режущим диском или пилой по металлу обрежьте трос/
стержень по метке. Для троса учитывайте данные на
следующем рисунке.
6. Трос: трос вставить внутрь груза в соответствии с чертежом.
Тросы с пластиковым покрытием: покрытие, в соответствии
с чертежом, удалить на 70 мм (2.76 in).
7. Трос: трос закрепить тремя стопорными штифтами, момент
затяжки 20 Нм (14.75 lbf in)
Трос-ø 4: 7 Нм (5.16 lbf ft)
Трос-ø 6, трос-ø 8: 20 Нм (14.75 lbf ft)
8. Ввести новую длину троса/стержня и заново выполнить
установку минимума и максимума (См. "Установка Min и
Установка Max").
3
1
2
2
A
B
45 mm (1.77"
)
150 mm (5.91"
)
70 mm (2.76"
)
150 mm (5.91"
)

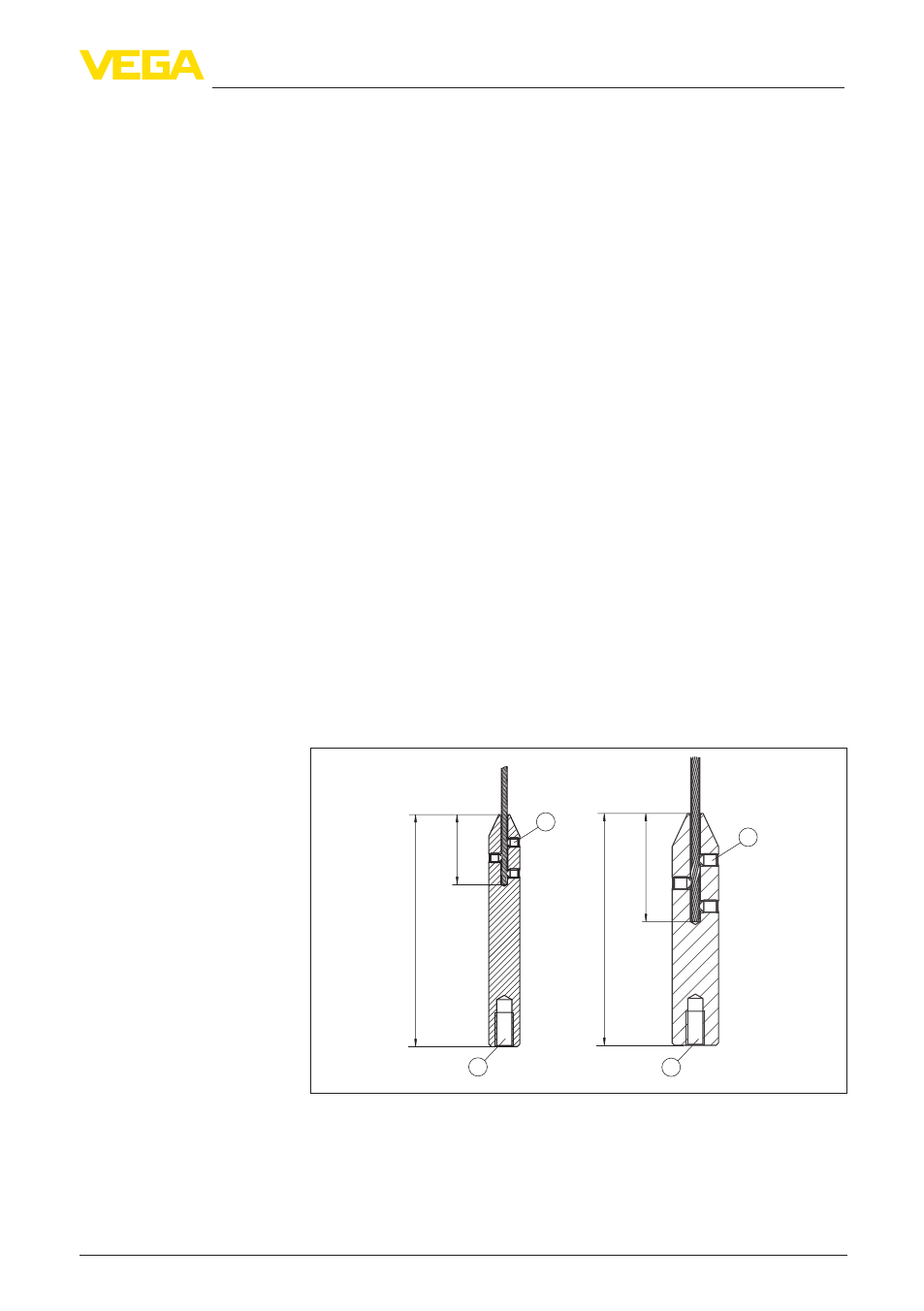

Рис. 42: Укорачивание измерительного троса
A Натяжной груз - трос-ø 4 mm
B Натяжной груз - трос-ø 6 mm
1 Стопорные штифты
2 Резьба M12 для рым-болта
3 Стопорные штифты
Укорачивание троса/
стержня
