5 Подключение к источнику питания
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
5.5 Схема подключения (двухкамерный
корпус, исполнение с комбинированной
взрывозащитой Ex d ia)
5 6 7 8 1 2 + ( ) (-)
3 1
2
4...20mA

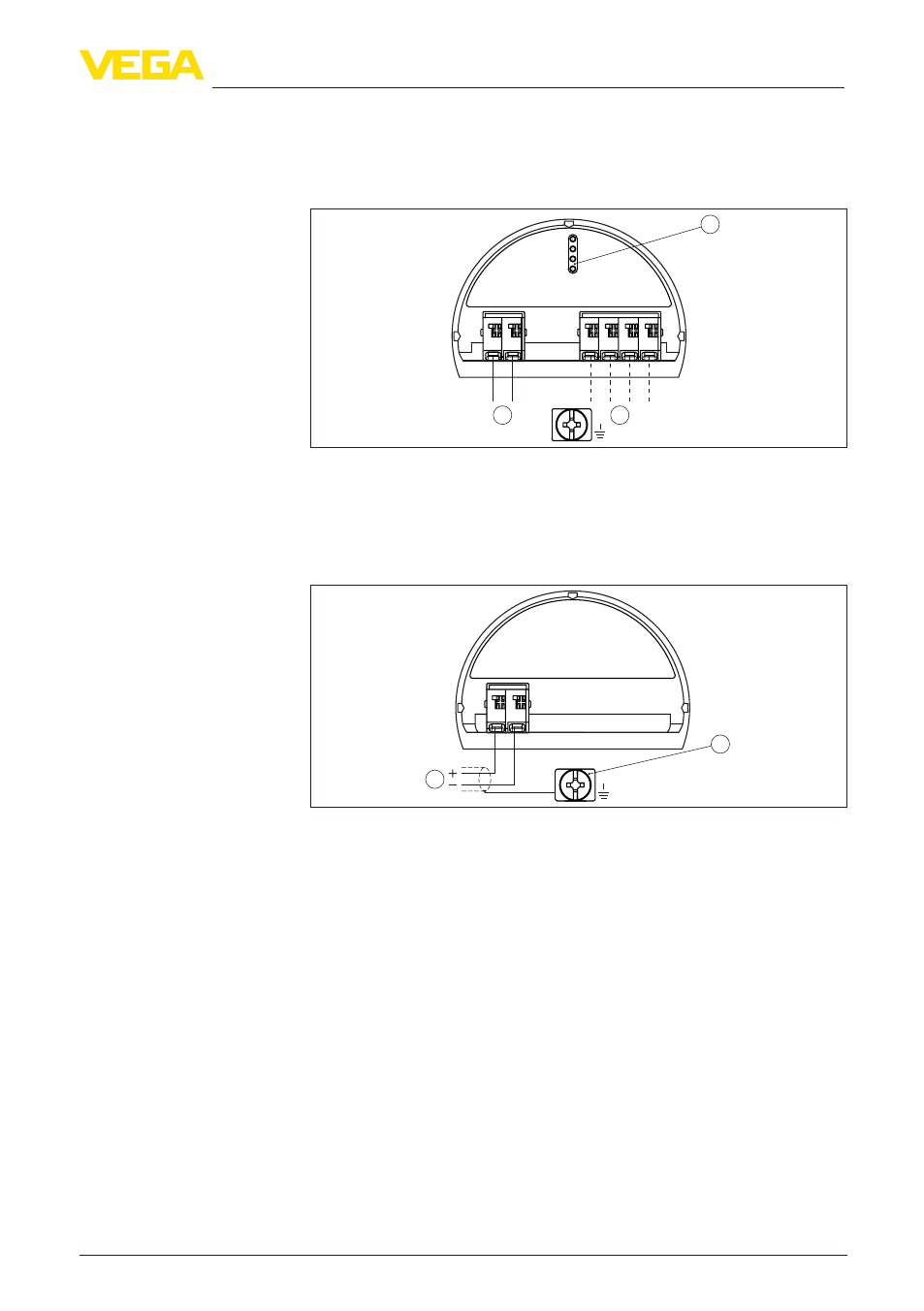

Рис. 17: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
4...20mA
2 1 2 +
( ) (-)
1
Рис. 18: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
