82
12 Приложение
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
Ʋ Трос: ø 6 mm (0.236 in) - с покрыти-
ем PA
8 Nm (5.9 lbf ft)
Ʋ Трос: ø 6 mm (0.236 in)
20 Nm (14.75 lbf ft)
Ʋ Трос: ø 11 mm (0.433 in) - с покры-
тием PA
20 Nm (14.75 lbf ft)
Ʋ Стержень: ø 16 mm (0.63 in)
20 Nm (14.75 lbf ft)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус
max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень сыпучих продуктов
Минимальная диэлектрическая про-
ницаемость продукта
ε
r
≥ 1,5
4
5
3
1
2
4
5
3
1
2

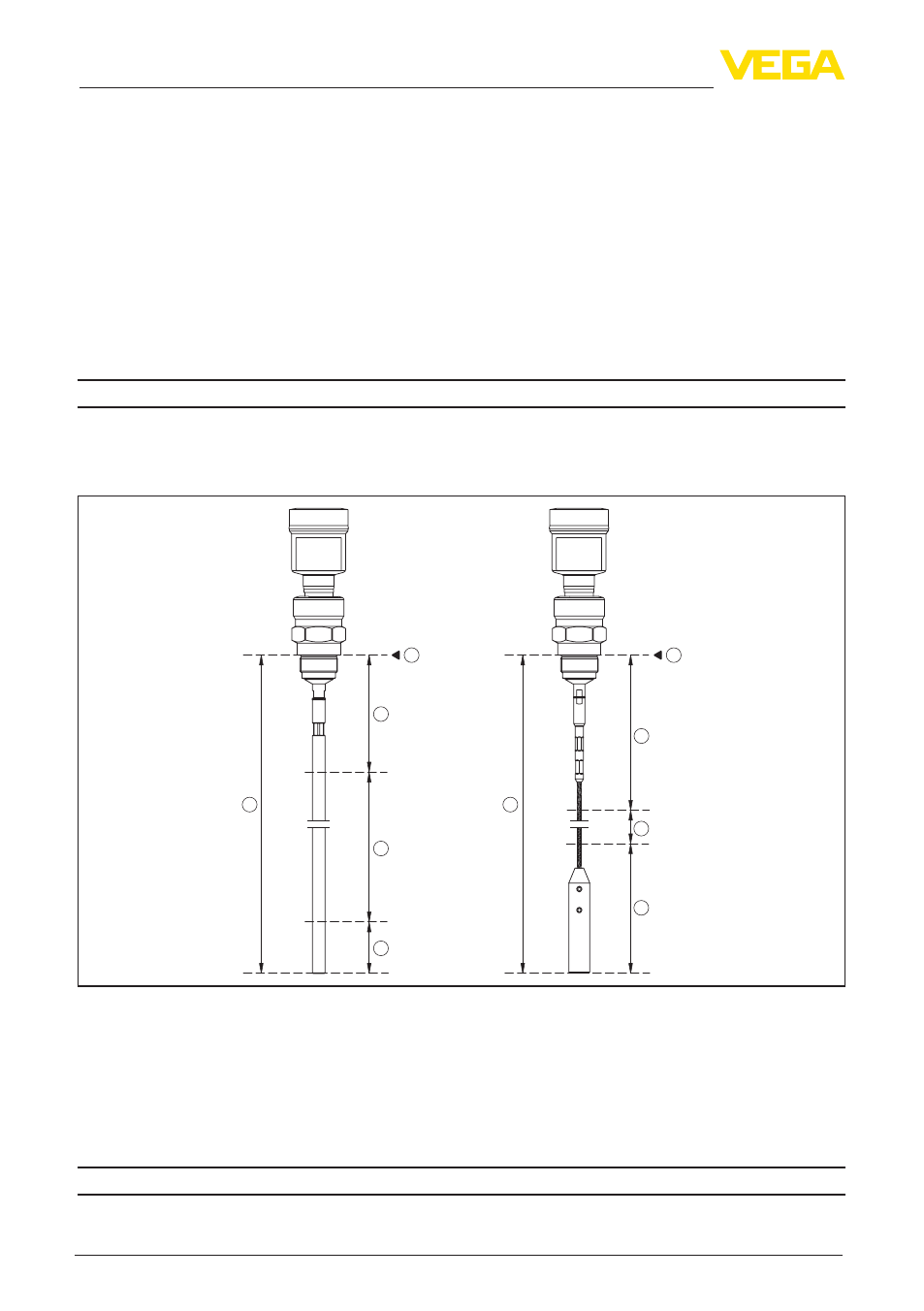

Рис. 47: Диапазоны измерения - VEGAFLEX 82
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
5 Нижнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
серым)
Выходная величина
Выходной сигнал
4 … 20 mA/HART
