7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
Заводская установка: выходная характеристика 4 … 20 mA,
состояние отказа < 3,6 mA.

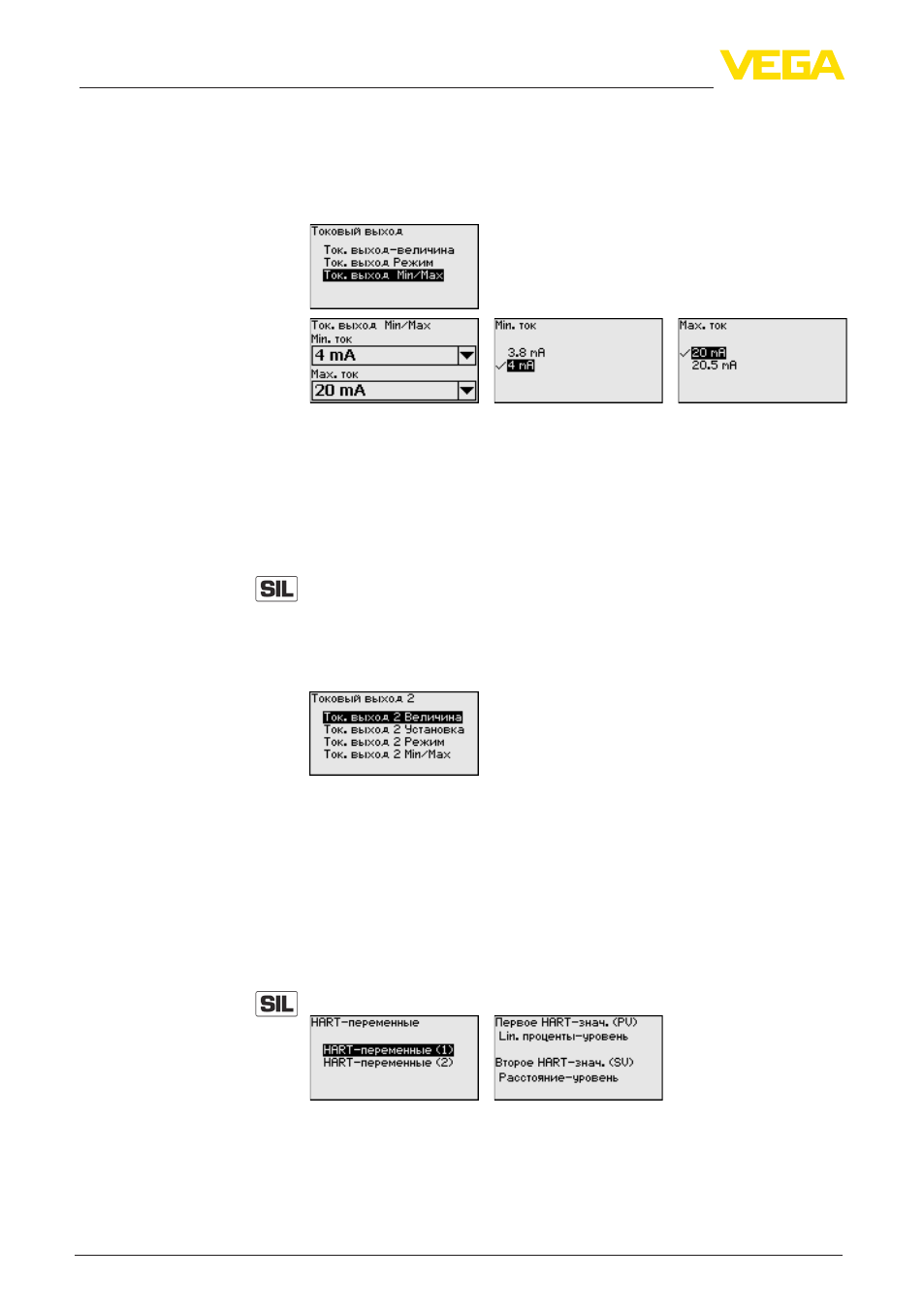

В меню "Токовый выход Min./Max." устанавливаются параметры
токового выхода в рабочем режиме.
Заводская установка: Min.-ток 3,8 mA и Max.-ток 20,5 mA.
Если в устройстве встроена дополнительная электроника
со вторым токовым выходом, то отдельно можно выполнить
установку второго токового выхода.
В пункте меню "Токовый выход 2" задается, какой измеряемой
величине соответствует второй токовый выход.
Второй токовый выход не может использоваться как выход в
случае применения, связанного с безопасностью (SIL).
Порядок выполнения установок соответствует выполненным
установкам стандартного токового выхода, см. "Начальная
установка - Токовый выход".
HART-переменные разнообразны, поэтому их индикация
подразделена на два пункта меню.
В пункте меню "HART-переменные 1" могут индицироваться
первое и второе HART-значения датчика: HART-значение PV
(primary value - первичное значение) и HART-значение SV
(secondary value - вторичное значение).
Изменение значений через модуль индикации и настройки
невозможно. Изменить эти значения можно через ПО PACTware.
Функции HART для применений SIL не являются релевантными.
В пункте меню "HART-переменные 2" могут индицироваться
третье и четвертое HART-значения датчика: HART-значение TV
(third value - третье значение) и HART-значение QV (quarter value
- четвертое значение).
Начальная установка
- Токовый выход Min./
Max.
Начальная установка -
Токовый выход 2
Начальная установка -
HART-переменные (1)
Начальная установка -
HART-переменные (2)
