38
7 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
1
2

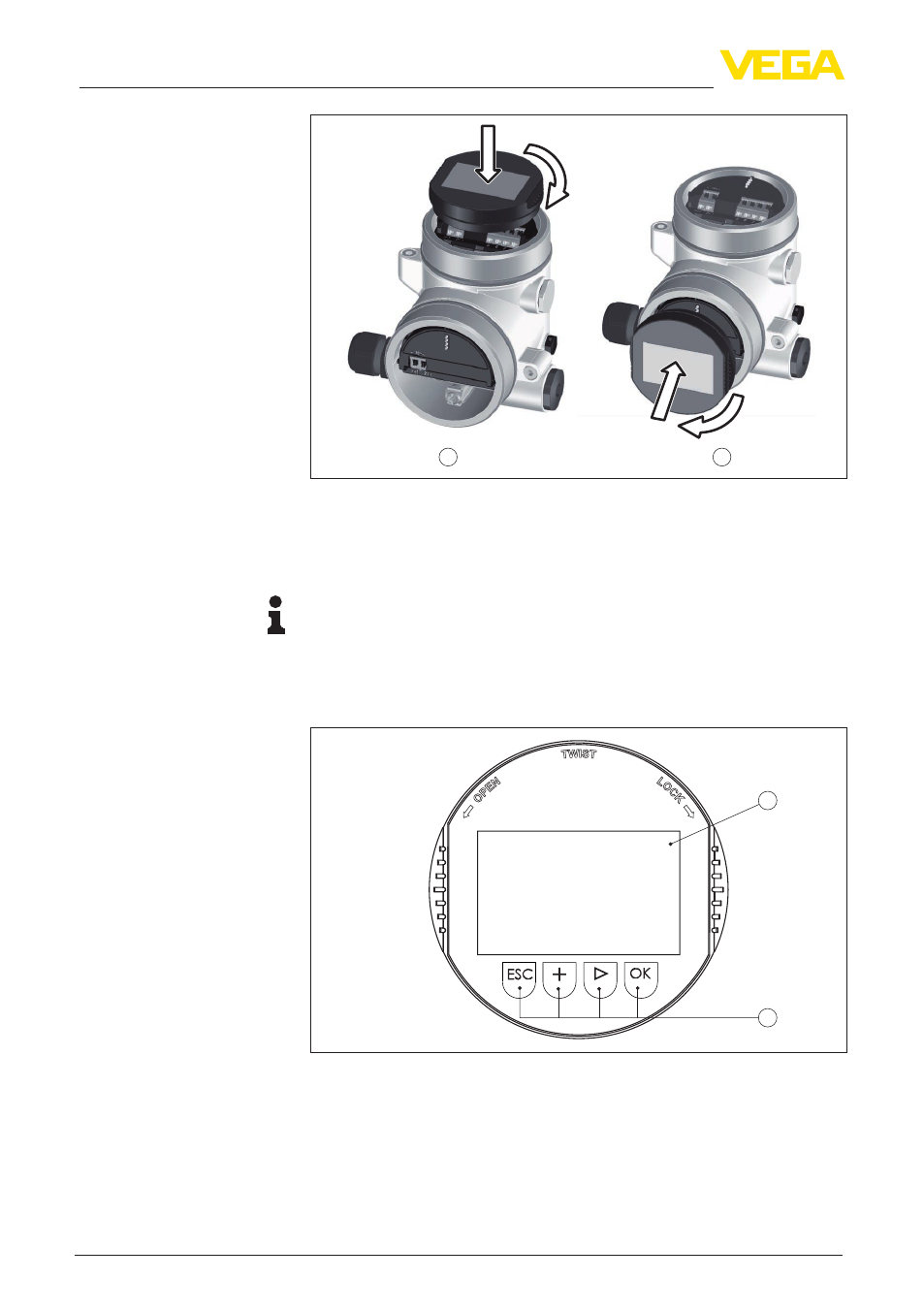

Рис. 25: Установка модуля индикации и настройки в двухкамерном
корпусе
1 В отсеке электроники
2 В отсеке подключения (невозможно для исполнений Ex d ia)
Примечание:
При использовании установленного в устройстве модуля
индикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
7.2 Система настройки
1
2
Рис. 26: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
Функции клавиш
