4 Монтаж
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
Можно использовать также патрубки большей высоты или
большего диаметра. Однако при этом увеличивается верхнее
блокированное расстояние. Необходимо проверить, допустимо
ли это для данного измерения.
При монтаже на таких патрубках всегда следует создавать
память помех. См. "Порядок начальной установки".
h
d
d
h
DN40 ... DN150
> DN150 ... DN200
150
100
_<
_<

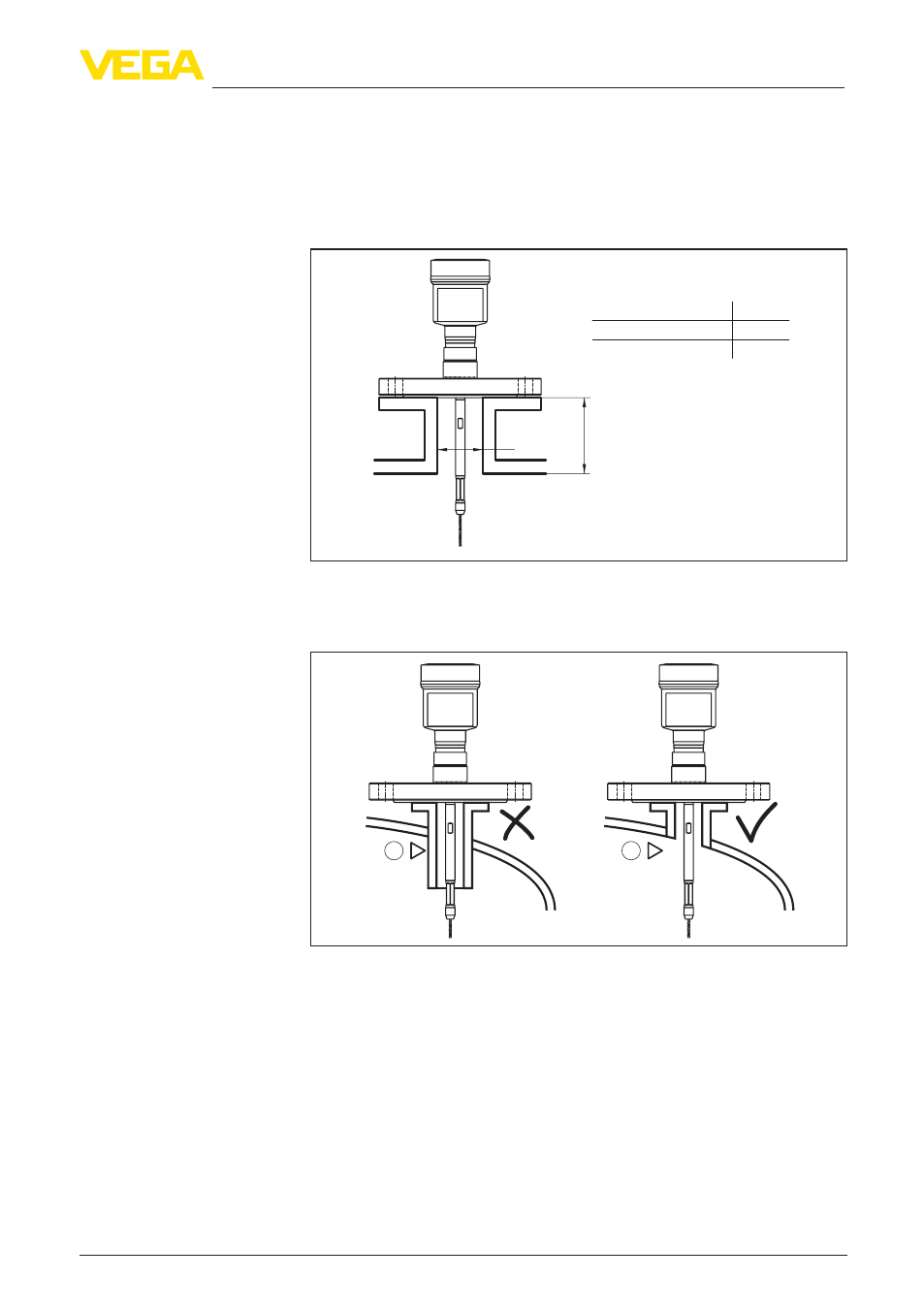

Рис. 8: Монтажный патрубок
Конец патрубка не должен выступать в емкость, его необходимо
приваривать заподлицо с крышей емкости.
1
2
Рис. 9: Патрубок монтируется заподлицо
1 Неблагоприятный монтаж
2 Оптимальный монтаж патрубка - заподлицо
Для предотвращения повреждения блока электроники
индуктивными наводками, перед сварочными работами на
емкости рекомендуется вынуть блок электроники из корпуса
датчика.
Приборы не следует монтировать над заполняющим потоком.
Прибор должен определять поверхность продукта, а не
втекающий продукт.
Сварочные работы
Втекающий продукт
