Быстрый пуск
VEGAFLEX 82 • 4 … 20 mA/HART - двухпроводный
44222-R
U-130930
2. В меню "Среда - Диэлектрическая проницаемость" можно
определить тип среды (заполняющий продукт).
3. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
4. "Линеаризация" рекомендуется для всех емкостей,
заполненный объем которых изменяется нелинейно с
увеличением уровня заполнения, например горизонтальных
цилиндрических или сферических емкостей. Нужно
активировать соответствующую кривую линеаризации.
Датчик измеряет расстояние от датчика (базовой плоскости) до
поверхности продукта.
4
5
3
1
2
4
1
2
3
5

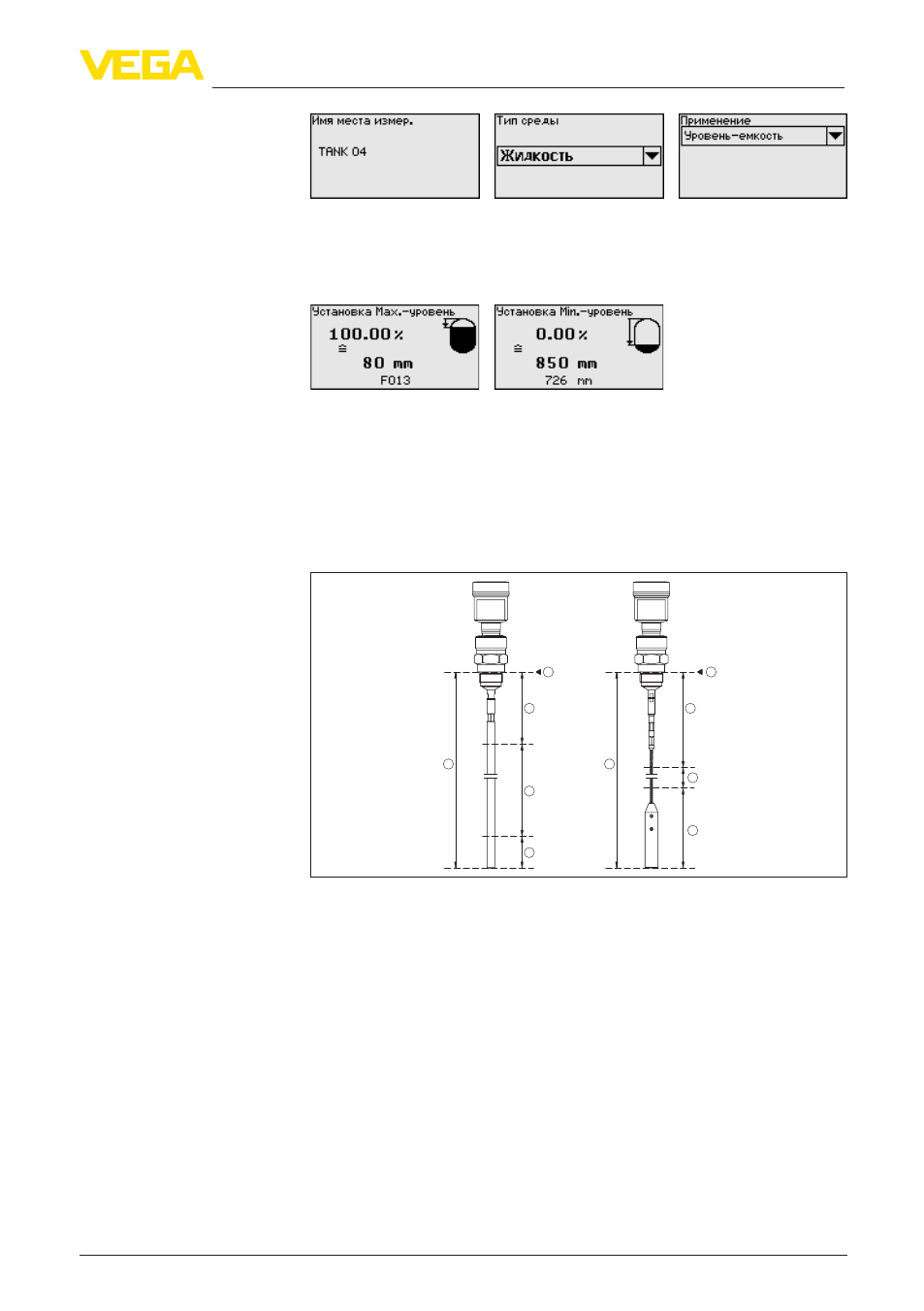

Рис. 3: Диапазоны измерения - VEGAFLEX 82
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхнее блокированное расстояние (в этой зоне измерение
невозможно)
5 Нижнее блокированное расстояние (в этой зоне измерение
невозможно)
Для этой установки вводится расстояние до уровня заполнения
при полной и почти пустой емкости. Если эти значения
неизвестны, можно выполнить установку, например, со
значениями расстояния для 10 % и 90 % заполнения. Исходной
точкой для значений расстояния всегда будет уплотнительная
поверхность резьбы или фланца.
Пример параметриро-
вания
