80
11 Приложение
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
1
2
L

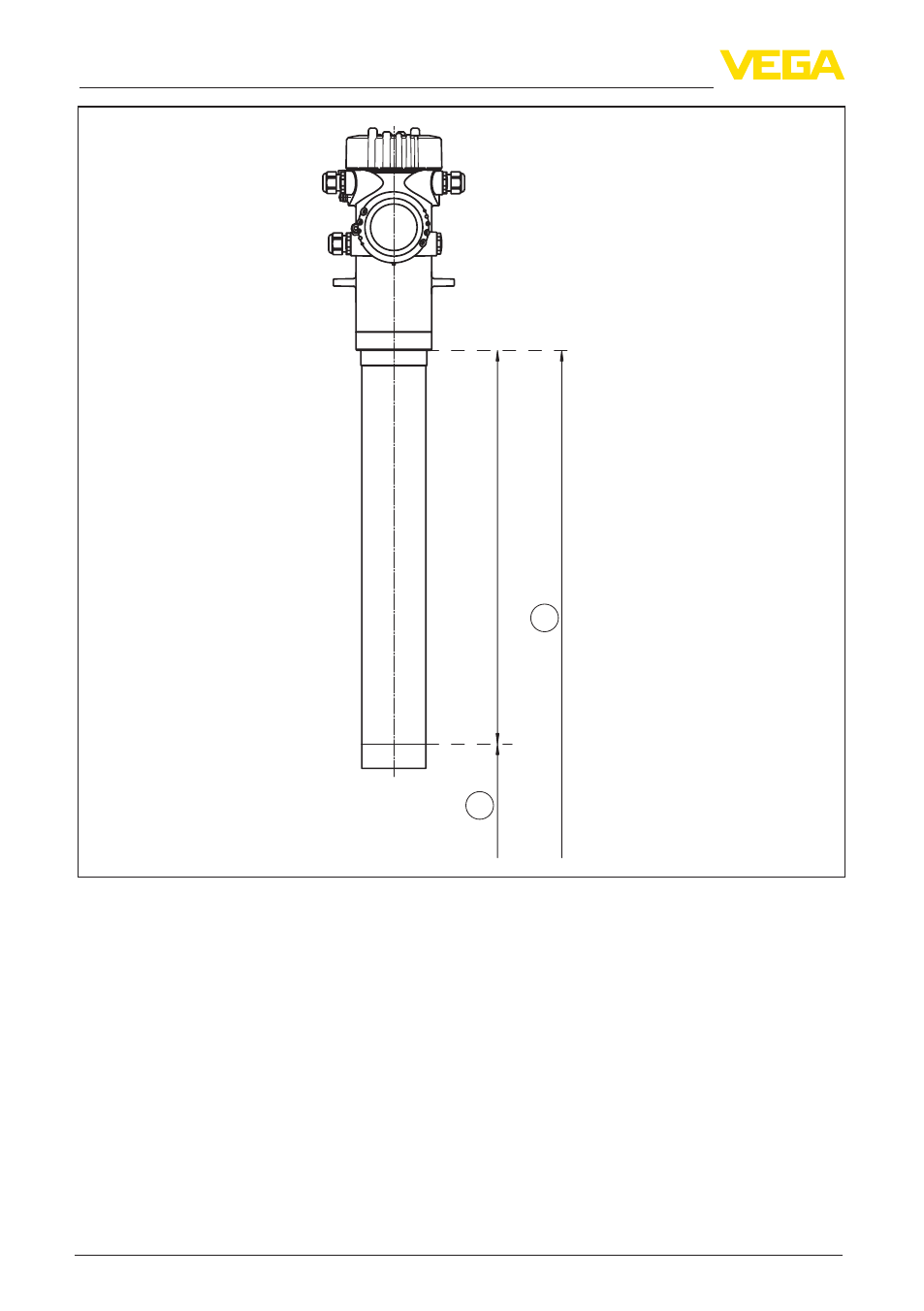

Рис. 22: Данные для входной величины
1 Минимальный уровень (красная маркировочная линия)
2 Максимальный уровень
L Диапазон измерения
Диапазон измерения (L) 500 … 3000 mm (19.69 … 118.1 in)
Аналоговый вход
Ʋ Вид входа 4 … 20 mA, пассивный
Ʋ Внутренняя нагрузка 250 Ω
Переключающий вход
Ʋ Тип входа - открытый коллектор 10 mA
Ʋ Тип входа - релейный контакт 100 mA
