Инструкция по эксплуатации VEGA SOLITRAC 31 4 … 20 mA_HART - four-wire With SIL qualification
Страница 41
41

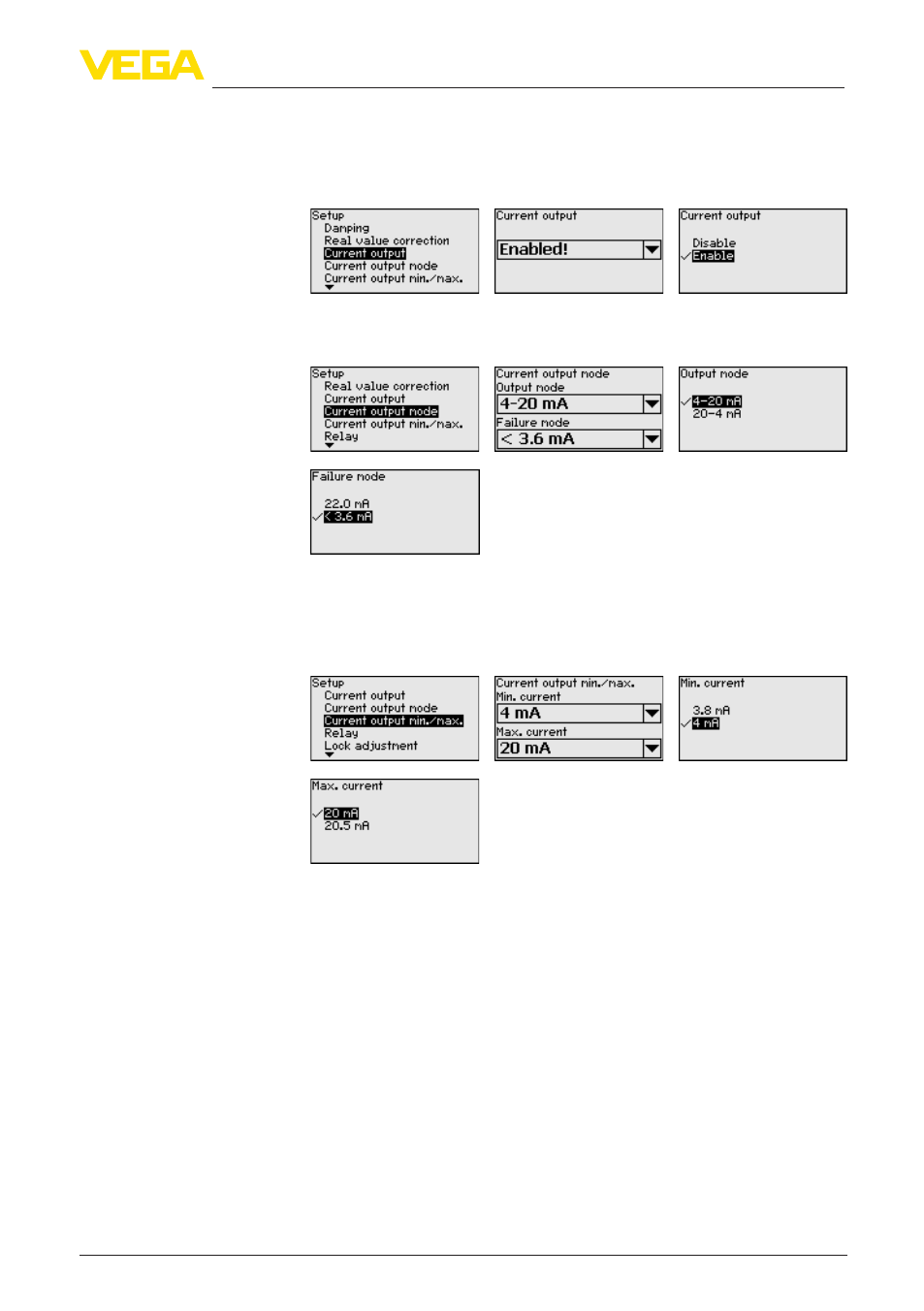

7 Начальная установка с помощью модуля индикации и настройки
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
SOLITRAC 31 проверяет, действительно ли к активированному
токовому выходу подключено устройство.
Если к токовому выходу устройство не подключено, этот
токовый выход должен быть деактивирован.
В данном меню можно задать выходную характеристику датчика
и состояние отказа.
В этом пункте меню можно определить состояние токового
выхода.
При этом можно раздельно задать ток при минимальном уровне
и при максимальном уровне.
В этом пункте меню можно активировать релейный выход и
задать его функцию и точки переключения.
Если в соответствии с установкой должно выдаваться значение
процесса, то можно выбрать между защитой от переполнения и
защитой от сухого хода.
Релейный выход датчика реагирует соответствующим образом.
Если в качестве базовой величины выбрано "нет", то релейный
выход будет работать как реле сигнала неисправности.
•
Нет - Реле работает как реле сигнала неисправности
•
Температура электроники
•
Значение процесса
"Нет" базовой величины означает, что релейный выход работает
как реле сигнала неисправности.
Начальная установка/
Токовый выход - режим
Начальная установка/
Токовый выход Min./
Max.
Начальная установка/
Реле
