4 Монтаж
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
Датчики следует закреплять таким образом, чтобы выпадение
датчика из держателя было невозможно. При необходимости,
обеспечить подпорку датчика снизу.
Угол выхода защитного держателя источника направить на
SOLITRAC 31.
Защитный держатель источника нужно монтировать как
можно ближе к емкости. Если свободные пространства
все-таки остаются, следует путем установки барьеров или
предохранительных решеток исключить возможность попадания
в опасную зону.
Для измерения уровня в высокой емкости может применяться
каскадная установка нескольких датчиков.
Под каскадной установкой понимается соединение двух
или нескольких датчиков, которые вместе покрывают более
длинный измерительный участок.
Точное число возможных ведомых устройств см. в Safety Manual.
L1
L2
h
1

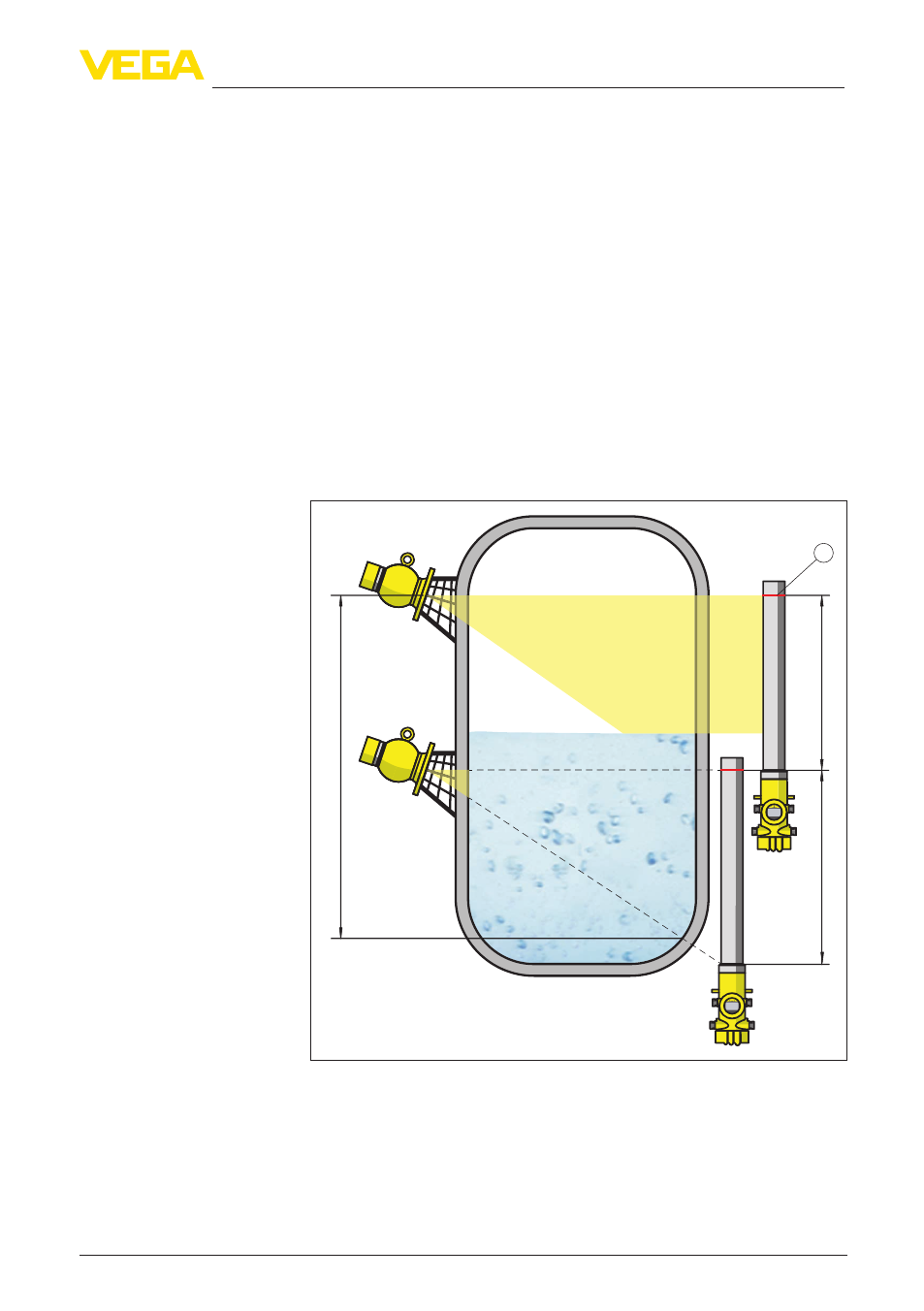

Рис. 4: Монтажное положение - каскадная установка
h Суммарный диапазон измерения
L Измеряемая длина (L1, L2)
1 Красная линии для маркировки диапазона измерения
При этом один датчик работает как ведущее устройство
(мастер), а все последующие устройства работают как ведомые
устройства суммирования. Скорости счета всех устройств
Суммирование
