3 подключение - сигнализация предельного уровня – Инструкция по эксплуатации VEGA SOLITRAC 31 4 … 20 mA_HART - four-wire With SIL qualification
Страница 24
24
5 Подключение к источнику питания
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
5.3 Подключение - Сигнализация предельного
уровня
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
1
1
24
/L
/N
PE
56
91
01
1
22
11
12
21
22
19
20
18
17
14
13
16
15
12
2
3
1
4
6
5

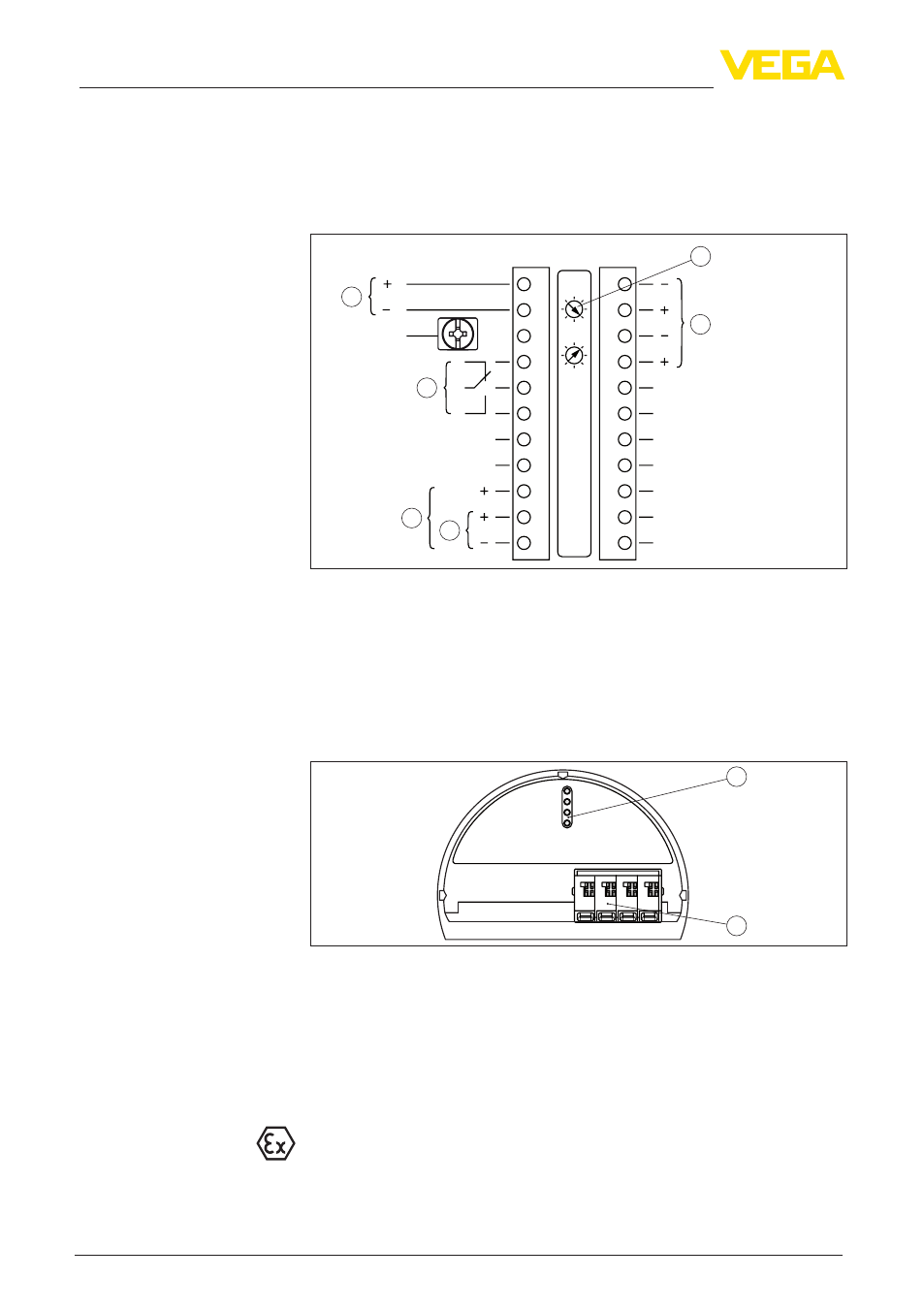

Рис. 11: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Выход сигнала 8/16 mA/HART активный
4 Выход сигнала 8/16 mA/HART многоточечный пассивный
5 Интерфейс для связи между датчиками (MGC)
6 Установка шинного адреса для связи между датчиками (MGC)
3)
5 6 7 8
2
1
Рис. 12: Отсек настройки и подключения у устройств без взрывозащиты и
устройств с не искробезопасным токовым выходом
1 Клеммы для подключения выносного устройства индикации и
настройки
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
Устройства с искробезопасным токовым выходом
Подробную информацию о взрывозащищенных исполнениях
(Ex-ia, Ex-d) см. в специальных Указаниях по безопасности,
которые входят в комплект поставки каждого устройства во
взрывозащищенном исполнении.
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
Отсек настройки и под-
ключения (устройства
без взрывозащиты и
устройства с не искро-
безопасным токовым
выходом)
3)
MGC = Multi Gauge Communication (многодатчиковая связь)
