5 Подключение к источнику питания
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
3. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4. Вставить кабель в датчик через кабельный ввод.
1

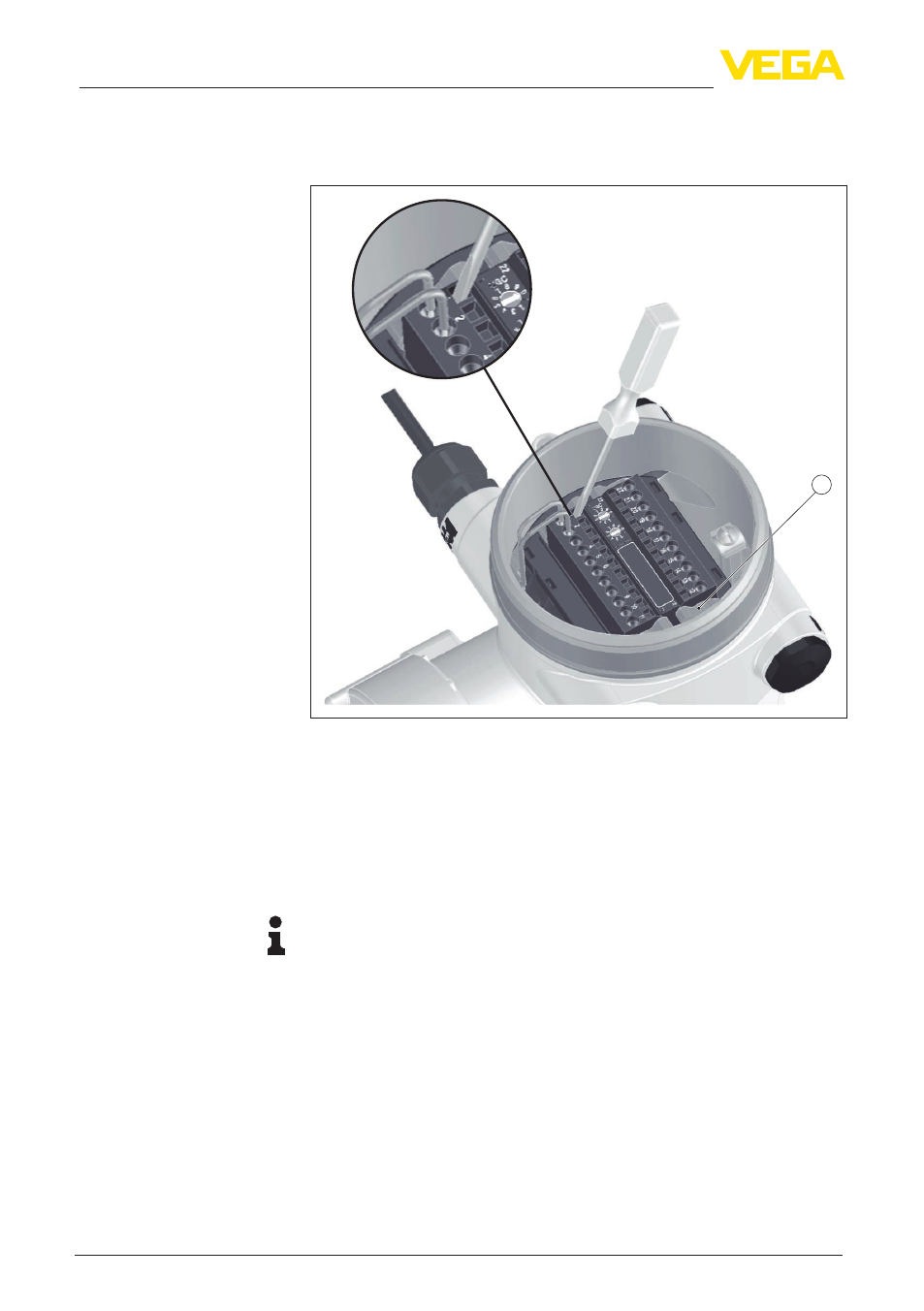

Рис. 6: Подключение: шаги 4 и 5
1 Фиксация клеммных блоков
5. Маленькую отвертку плотно вставить в прямоугольное
стопорное отверстие соответствующей соединительной
клеммы.
6. Провода вставить в круглые отверстия клемм в соответствии
со схемой подключения.
Информация:
Жесткие провода и гибкие провода с наконечниками могут
прямо вставляться в отверстия клемм. В случае гибких проводов
без наконечника, открыть отверстие клеммы, плотно вставив
маленькую отвертку в прямоугольное стопорное отверстие. При
удалении отвертки отверстие клеммы снова закроется.
7. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
Чтобы снова отсоединить кабель, плотно вставить
маленькую отвертку в прямоугольное стопорное отверстие в
соответствии с рисунком.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
