56
7 Начальная установка с помощью модуля индикации и настройки
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
В дальнейшем скорость счета из-за фонового излучения будет
вычитаться из общей скорости счета, т.е. индицироваться
будет только та часть скорости счета, которая определяется
излучением от источника.
При выполнении этой настройки защитный держатель источника
должен быть закрыт.

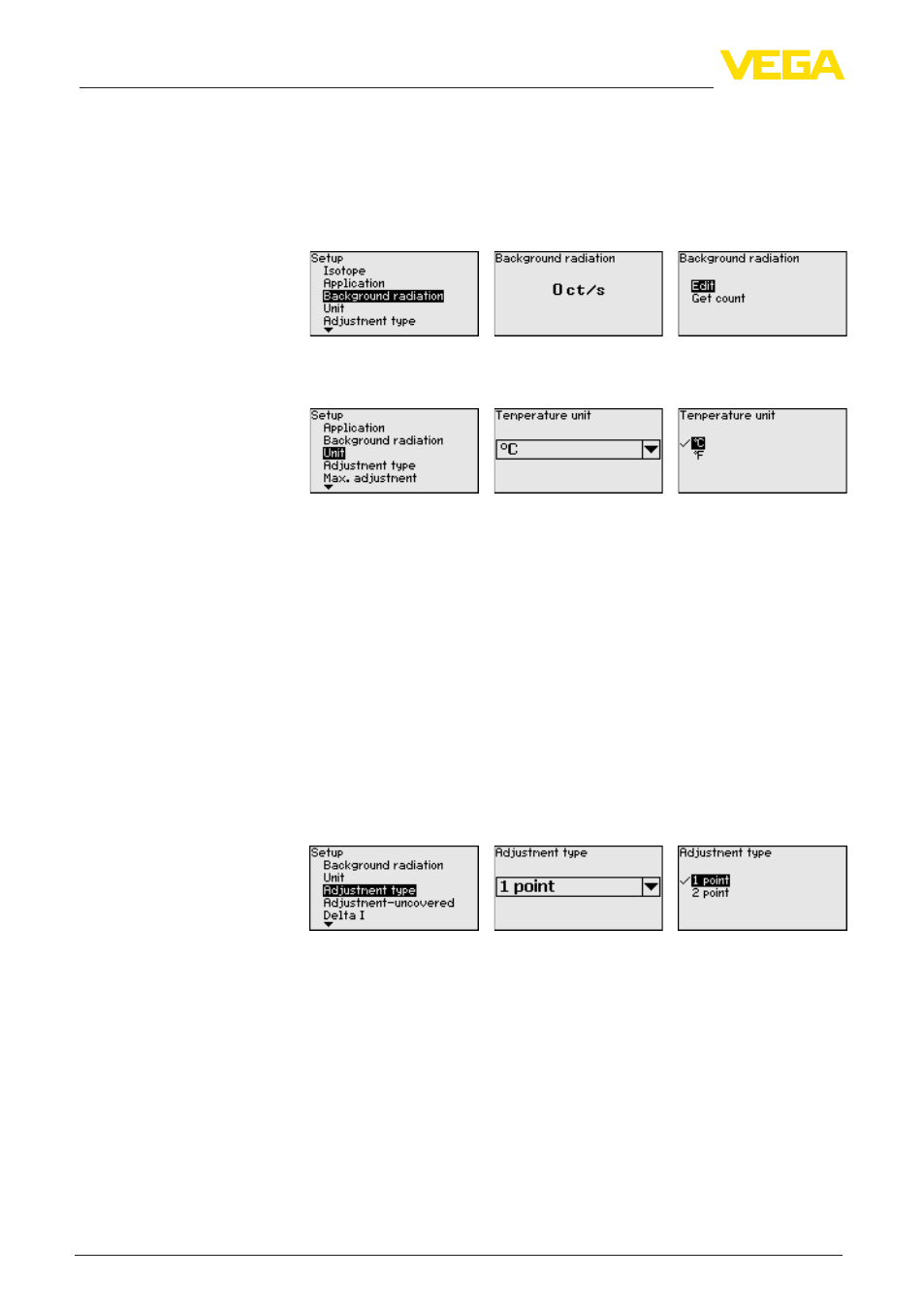

В этом пункте меню можно выбрать единицы измерения
температуры.
В этом меню можно выбрать режим, в котором должна
выполняться установка датчика: одноточечная установка или
двухточечная установка.
При двухточечной установке значение Delta I выбирается
автоматически.
Рекомендуется выбрать двухточечную установку. Для этого
должна быть возможность изменения уровня в емкости, чтобы
выполнить установку датчика в состоянии "Полно" (покрыто
продуктом) и в состоянии "Пусто" (не покрыто продуктом).
Таким образом можно получить очень надежную точку
переключения.
При одноточечной установке нужно в ходе дальнейшей
начальной установки выбрать значение разности точек
установки Min. и Max. (Delta I).
Данный пункт меню доступен, только если в качестве режима
установки (Начальная установка/Режим установки) выбрана
"Одноточечная установка".
В этом пункте меню задается точка, при которой должен
переключаться SOLITRAC 31 в непокрытом состоянии.
Опорожните емкость до уровня, где датчик не покрыт
продуктом.
При этом нужно ввести желаемую скорость счета вручную
или, что в любом случае предпочтительнее, дать SOLITRAC 31
определить скорость счета.
Скорость счета вводится в ct/s. Это число импульсов в секунду,
т.е. попадающее на датчик измеренное гамма-излучение.
Начальная установка/
Единица
Начальная установка/
Режим установки
Начальная установка/
Установка - не покрыт
(Одноточечная уста-
новка)
