4 Монтаж
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
суммируются устройством-мастером и преобразуются в общий
сигнал.
При каскадной установке нескольких датчиков, измерительные
диапазоны отдельных датчиков должны непосредственно
соединяться друг с другом. Для этого детекторы должны слегка
перекрывать друг друга.
Следует обеспечить, чтобы красные линии, маркирующие
диапазон измерения, непосредственного соединялись с
диапазоном измерения следующего SOLITRAC 31.
SOLITRAC 31 следует монтировать таким образом, чтобы трубка
детектора находилась в зоне облучения от защитного держателя
источника. Несколько SOLITRAC 31 рекомендуется монтировать
рядом друг с другом таким образом, чтобы трубка детектора не
закрывалась другим датчиком.
На емкостях с теплоизоляцией датчик и держатель источника
рекомендуется монтировать снаружи изоляции емкости.

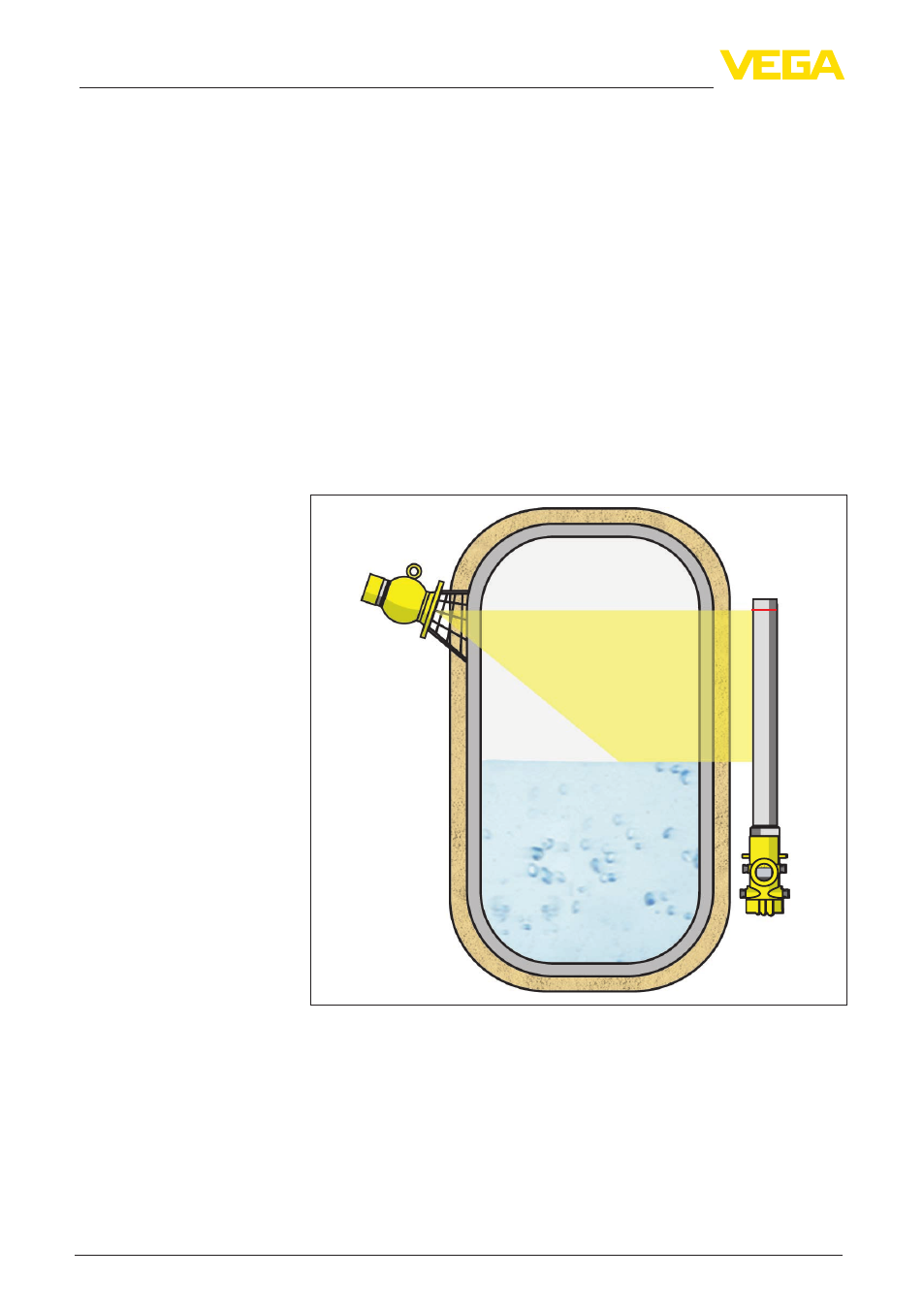

Рис. 5: Измерение уровня в обогреваемой емкости с теплоизоляцией
Если это невозможно, то в изоляции емкости нужно обеспечить
достаточную выемку для монтажа датчика и держателя
источника. При этом следует учитывать, что максимальная
окружающая температура на датчике не должна превышаться.
Если максимальная окружающая температура на датчике
превышена, то должны быть приняты меры для защиты
устройства от перегрева.
Емкость с теплоизоля-
цией
Защита от нагрева
