5 Подключение к источнику питания
SOLITRAC 31 • 4 … 20 mA/HART - четырехпроводный
43387-R
U-130731
9. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10. Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммные блоки съемные. Чтобы снять клеммный блок
с электроники, нужно маленькой отверткой освободить
оба боковых стопорных рычажка клеммного блока. При
освобождении стопора клеммный блок автоматически
выталкивается. Если клеммный блок вставить назад, он должен
защелкнуться.
5.2 Подключение - Измерение уровня
Устройства без взрывозащиты и устройства с не
искробезопасным токовым выходом
1
1
24
/L
/N
PE
56
91
01
1
22
11
12
21
22
19
20
18
17
14
13
16
15
12
2
3
1
4
6
5

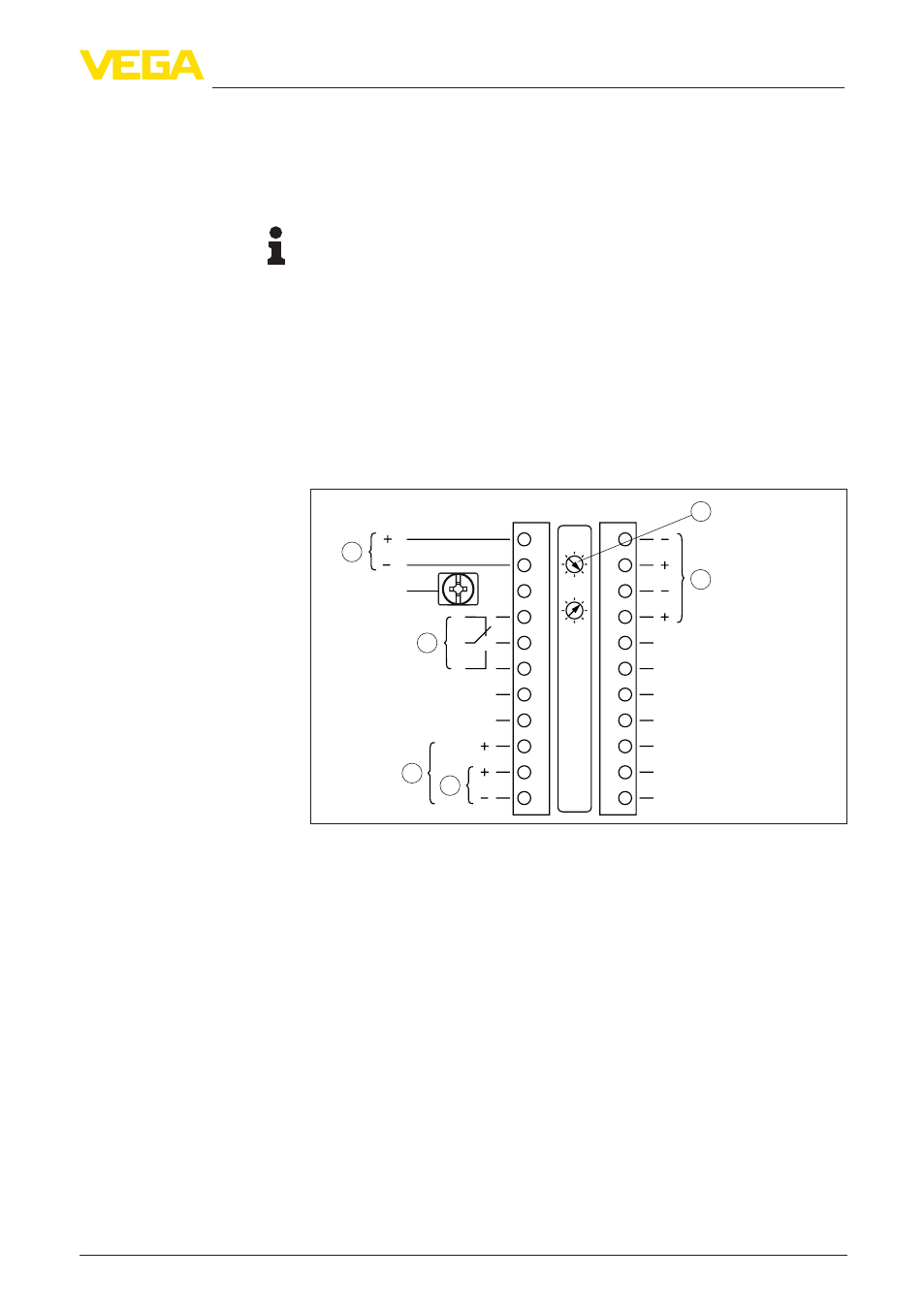

Рис. 7: Отсек электроники и подключения у устройств без взрывозащиты
и устройств с не искробезопасным токовым выходом
1 Питание
2 Релейный выход
3 Выход сигнала 4 … 20 mA/HART активный
4 Выход сигнала 4 … 20 mA/HART пассивный
5 Интерфейс для связи между датчиками (MGC)
6 Установка шинного адреса для связи между датчиками (MGC)
1)
Отсек электроники и
подключения (устрой-
ства без взрывозащиты
и устройства с не искро-
безопасным токовым
выходом)
1)
MGC = Multi Gauge Communication (многодатчиковая связь)
