74
10 Приложение
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
WEIGHTRAC 31 встроен в измерительную раму (опция)
30 mm
(1.81")
30 mm
(1.81")
70 mm
(2.76")
70 mm
(2.76")
E
122 mm (4.80"
)
C
B
D
136 mm (5.35"
)
A
L

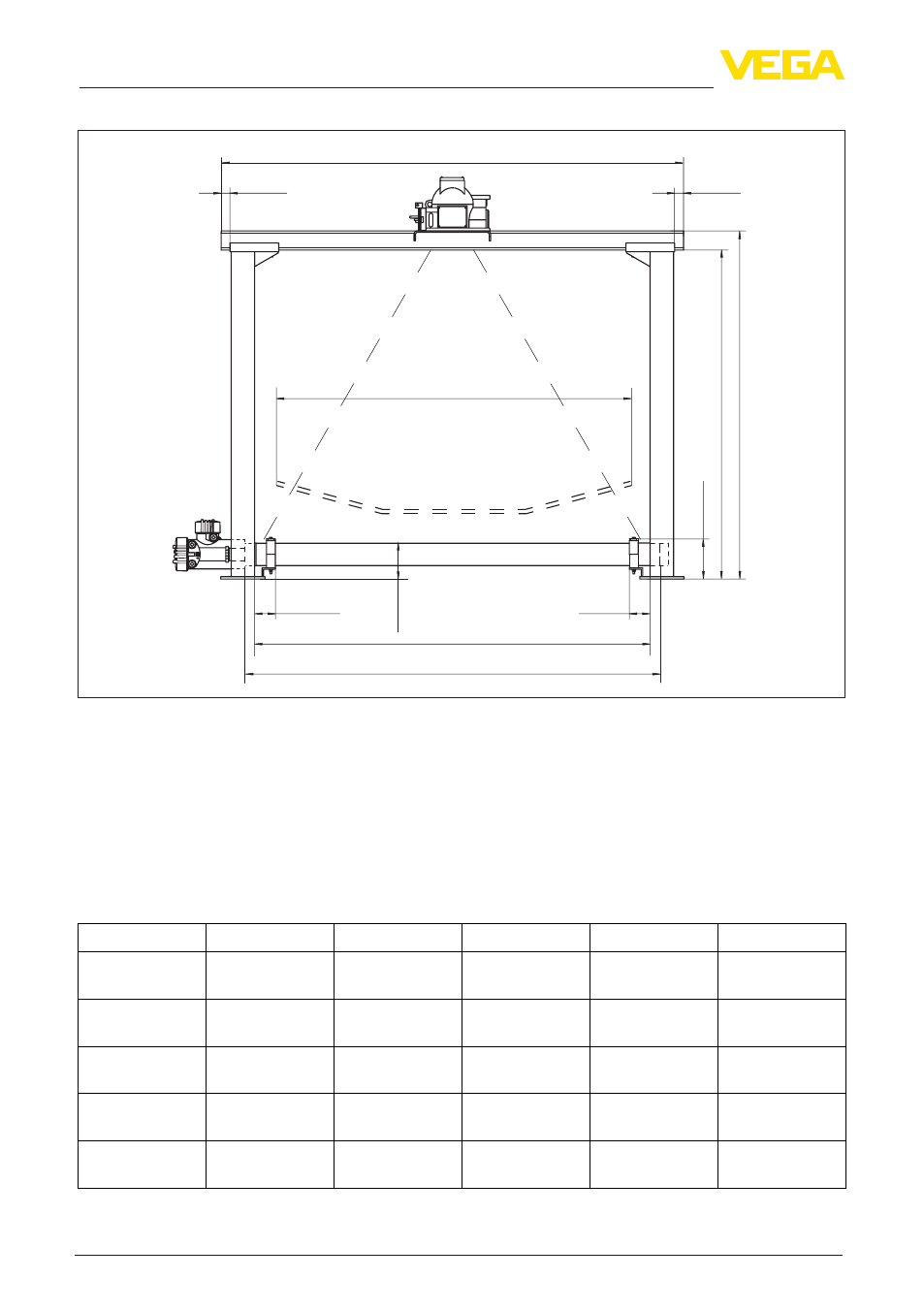

Рис. 38: WEIGHTRAC 31 в измериетльной раме с защитным держателем источника SHLD-1 (держатель
заказывается отдельно)
A Максимальная ширина конвейерной ленты
B Общая ширина - поперечина рамы
C Ширина измерительной рамы в просвете (внутренний размер)
D Общая высота измерительной рамы
E Высота измерительной рамы в просвете (внутренний размер)
L Ширина измерения (длина детектора)
Габаритные размеры/измерительная рама (опция)
A B C D E L
500 mm
(19.68 in)
880 mm
(34.65 in)
635 mm (25 in) 500 mm
(19.68 in)
435 mm
(17.13 in)
610 mm (24 in)
800 mm (31.5 in) 1175 mm
(46.26 in)
948 mm
(37.32 in)
770 mm
(30.32 in)
705 mm
(27.76 in)
1000 mm
(39.37 in)
1000 mm
(39.37 in)
1370 mm
(53.94 in)
1143 mm (45 in) 1000 mm
(39.37 in)
935 mm
(36.81 in)
1219 mm (48 in)
1200 mm
(47.24 in)
1570 mm
(61.81 in)
1343 mm
(52.87 in)
1180 mm
(46.46 in)
1115 mm
(43.9 in)
1500 mm
(59.06 in)
1600 mm (63 in) 1960 mm
(77.17 in)
1733 mm
(68.23 in)
1550 mm
(61.02 in)
1485 mm
(58.46 in)
1829 mm (72 in)
