17
4 Монтаж
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
14
15

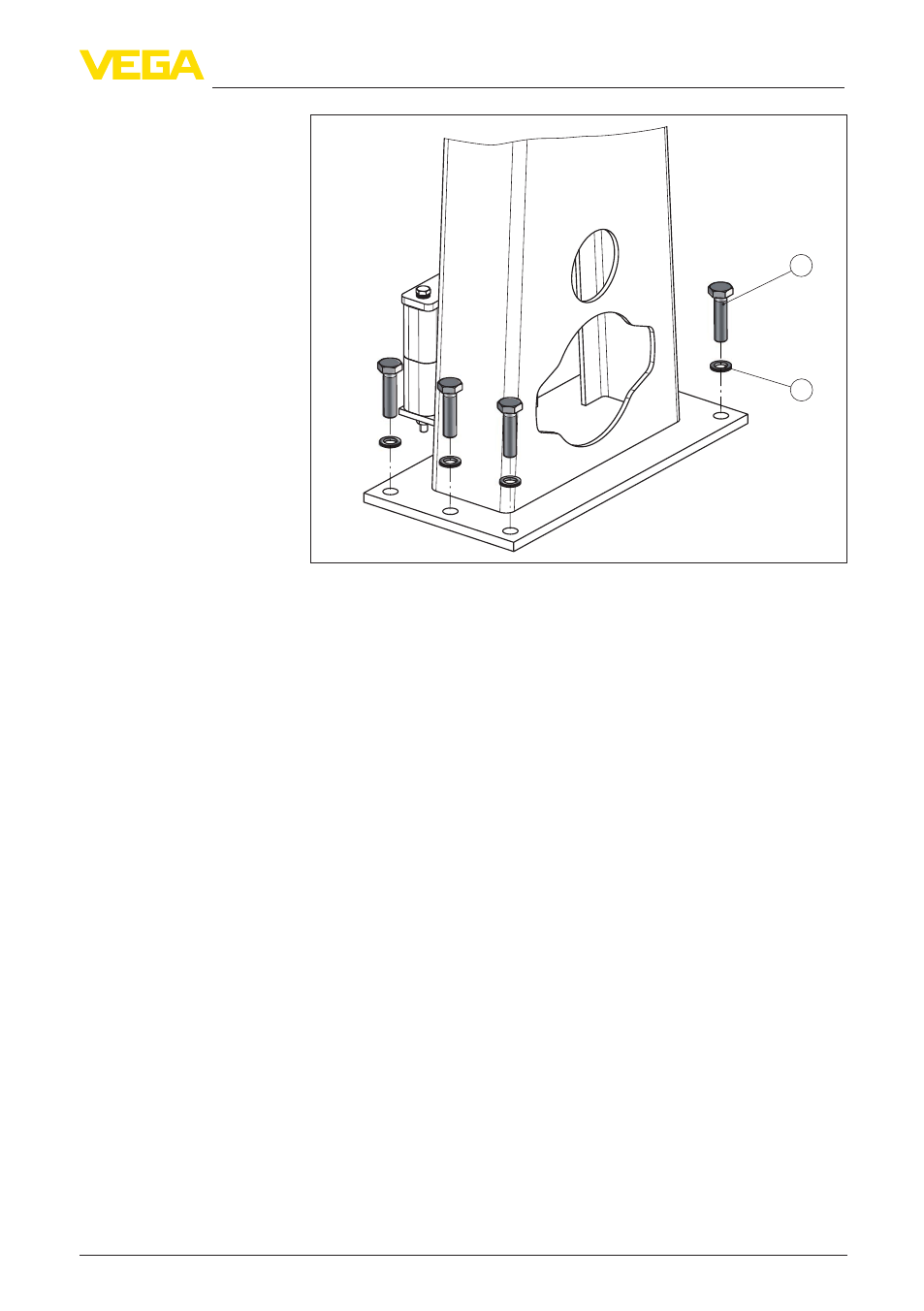

Рис. 6: Монтаж опорных стоек
14 Винт M10 (24 шт.): обеспечивается на месте монтажа
15 Прокладочная шайба M10 (24 шт.): обеспечивается на месте монтажа
4. Равномерно затяните винты (14) с моментом 45 Нм
(33.2 lb ft).
Монтаж датчика
1. Расположите по одной из двух зажимных полумуфт (11) на
крепежных углах опорных стоек (6).
