7 Начальная установка с помощью PACTware
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
Если активирован этот выход, устройство продолжает
функционировать как ведомое устройство, но выход 4 … 20 mA
может дополнительно использоваться как отдельное
устройство. Когда этот выход активен, устройство имеет полную
функциональность.
Информация:
Если устройство должно использоваться как ведущее
устройство суммирования массового расхода, то нужно для него
выбрать применение "Массовый расход (лента/шнек)".
В этом окне можно выполнить установки для скорости
конвейерной ленты или шнекового транспортера.

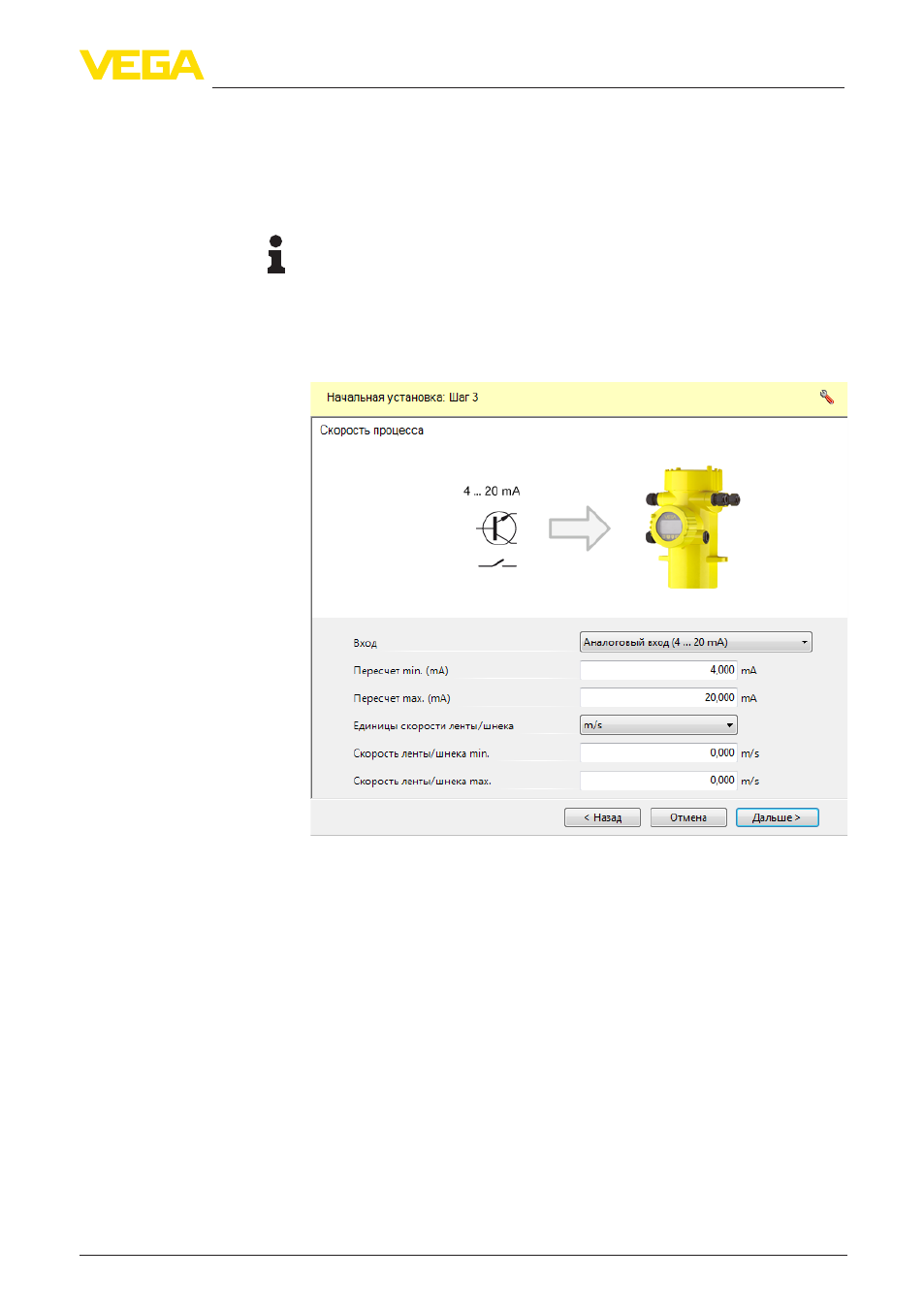

Рис. 24: Выбор скорости процесса
Вход
Если на конвейерной ленте тахометра нет и возможности
принимать актуальную скорость ленты из системы управления
тоже нет, то следует деактивировать вход скорости процесса,
выбрав "Нет сигнала остановки ленты/шнека". В этом случае
нужно ввести постоянную скорость конвейерной ленты.
Скорость конвейерной ленты может передаваться через
"Аналоговый вход (4 … 20 mA)" или через "Цифровой вход
(частотный вход)". Тахометры преимущественно рассчитаны на
цифровой вход.
Здесь также можно обработать только один "Сигнал остановки
ленты". В этом случае должна быть введена постоянная
скорость ленты.
Скорость процесса
(Шаг 2)
