10 Приложение
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
E
C
B
D
A
L

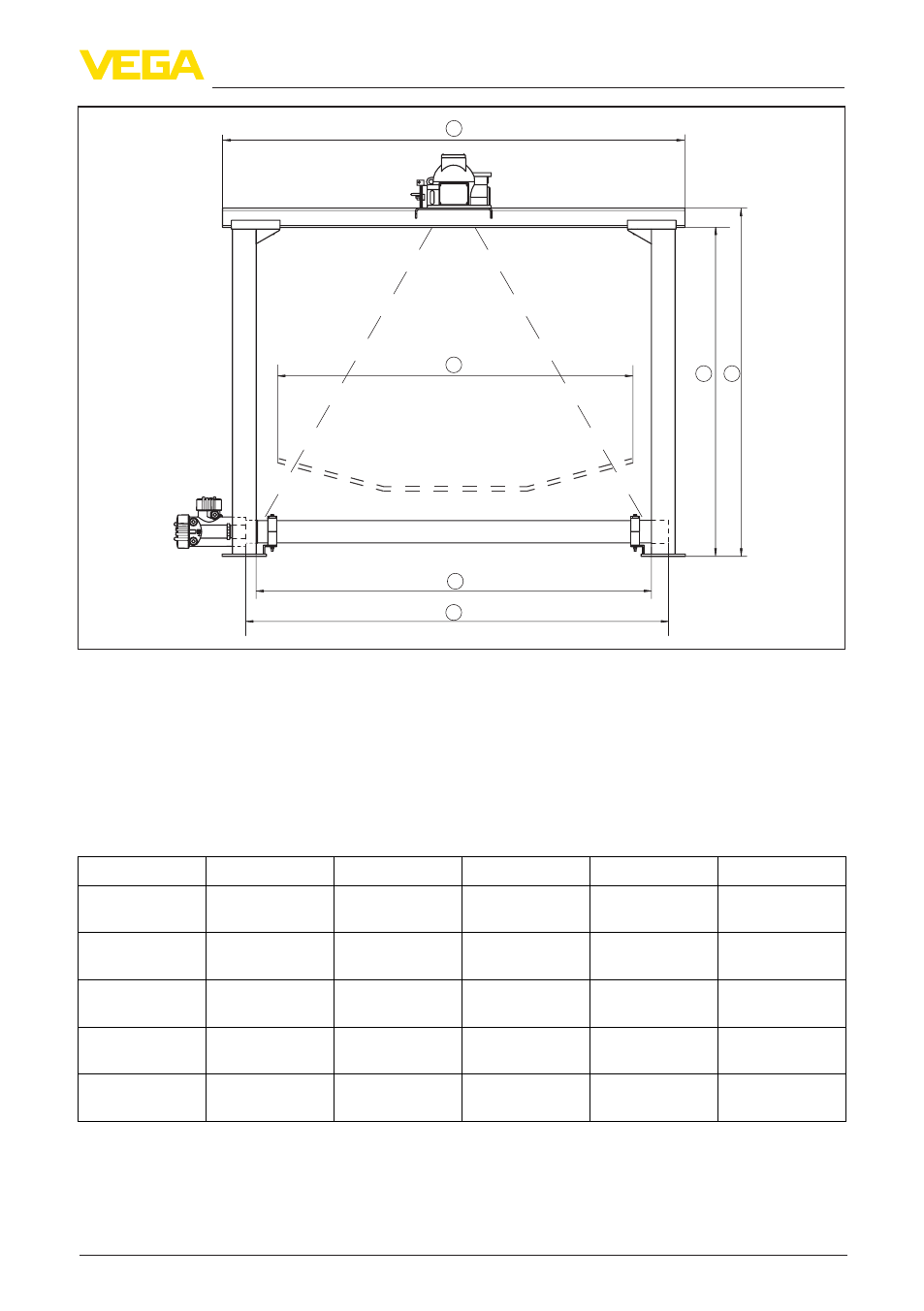

Рис. 35: Данные для входной величины
A Максимальная ширина конвейерной ленты
B Общая ширина - поперечина рамы
C Ширина измерительной рамы в просвете (внутренний размер)
D Общая высота измерительной рамы
E Высота измерительной рамы в просвете (внутренний размер)
L Длина детектора (длина устройства)
Габаритные размеры/измерительная рама (опция)
A B C D E L
500 mm
(19.68 in)
880 mm
(34.65 in)
635 mm (25 in) 500 mm
(19.68 in)
435 mm
(17.13 in)
610 mm (24 in)
800 mm (31.5 in) 1175 mm
(46.26 in)
948 mm
(37.32 in)
770 mm
(30.32 in)
705 mm
(27.76 in)
1000 mm
(39.37 in)
1000 mm
(39.37 in)
1370 mm
(53.94 in)
1143 mm (45 in) 1000 mm
(39.37 in)
935 mm
(36.81 in)
1219 mm (48 in)
1200 mm
(47.24 in)
1570 mm
(61.81 in)
1343 mm
(52.87 in)
1180 mm
(46.46 in)
1115 mm
(43.9 in)
1500 mm
(59.06 in)
1600 mm (63 in) 1960 mm
(77.17 in)
1733 mm
(68.23 in)
1550 mm
(61.02 in)
1485 mm
(58.46 in)
1829 mm (72 in)
Ширина измерения (L) 610 … 1829 mm (24 … 72 in)
Аналоговый вход
Ʋ Вид входа 4 … 20 mA, пассивный
