Инструкция по эксплуатации VEGA WEIGHTRAC 31 4 … 20 mA_HART - four-wire
Страница 18
18
4 Монтаж
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
8
9
10
11
13
11
9
12

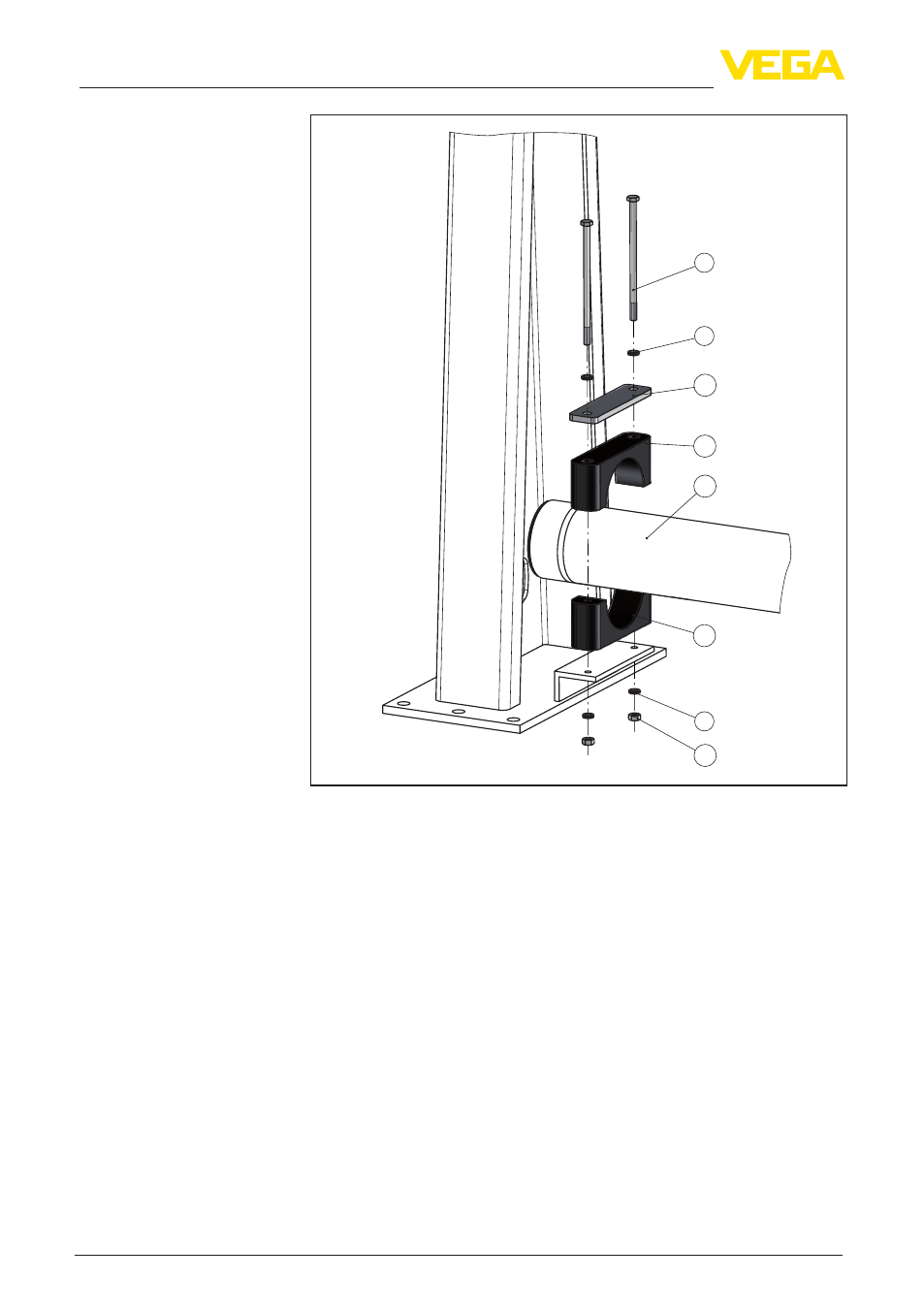

Рис. 7: Монтаж датчика в измерительной раме
8 Винт M6 x 120 (4 шт.)
9 Клиновая стопорная шайба M6 Nordlock (8 шт.)
10 Накладка (2 шт.)
11 Зажимная полумуфта (4 шт.)
12 Гайка M6 (4 шт.)
13 Датчик
2. Продвиньте датчик (13) под конвейерной лентой сбоку
сквозь измерительную раму и вставьте его в обе зажимные
полумуфты (11).
Отцентрируйте измерительную ширину датчика под
конвейерной лентой. Учитывайте, что между датчиком и
лентой должно оставаться достаточное расстояние, в том
числе при загруженной ленте.
3. Установите обе оставшиеся полумуфты (11) над уже
имеющимися полумуфтами (11), согласно рисунку.
4. Положить накладку (10) на верхнюю полумуфту (11),
согласно рисунку.
