5 Подключение к источнику питания
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
5 6 7 8
2
3
4
1 2 +
( ) (-)
1

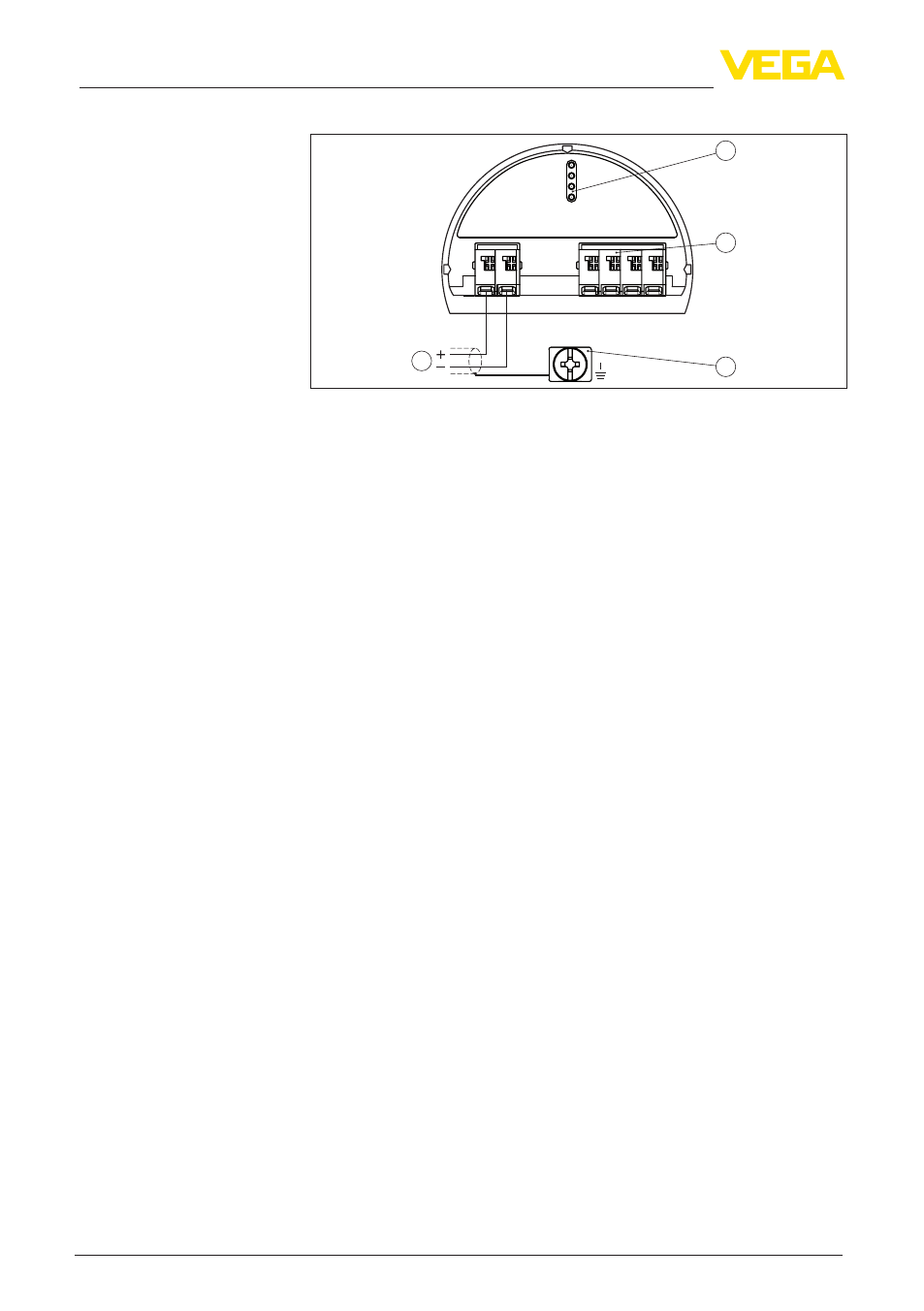

Рис. 13: Отсек настройки и подключения (Ex ia) у устройств с
искробезопасным токовым выходом
1 Соединительные клеммы для искробезопасного выхода сигнала
4 … 20 mA/HART, активного (не для исполнений с Ex-d)
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Клеммы для подключения выносного устройства индикации и
настройки
4 Клемма заземления
5.3 Подключение - Суммирование
Для измерения на широких конвейерных лентах можно
применять каскадную установку датчиков. Измерительные
диапазоны датчиков при этом должны перекрываться.
Под каскадной установкой понимается соединение двух
или нескольких датчиков, которые вместе покрывают более
длинный измерительный участок.
При этом один датчик работает как ведущее устройство
(мастер), а все другие датчики работают как ведомые
устройства.
Скорости счета всех устройств суммируются в ведущем
устройстве и преобразуются в общий сигнал.
Ведущее устройство должно быть установлено на "Определение
массового расхода". Для этого в меню "Начальная установка/
Применение" выберите функцию "Определение массового
расхода".
Установка адреса (MGC) на ведущем устройстве должна быть
"0 - 0".
Ведомые устройства должны быть определены как "Ведомое
устройство (Slave)". Для этого в меню "Начальная установка/
Применение" выбрать функцию "Ведомое устройство
суммирования".
Установка адресов (MGC) на ведомых устройствах может
быть любая. Только для ведущего устройства должен быть
зарезервирован адрес "0 - 0".
Устройства подключаются в соответствии со следующей схемой
подключения:
Отсек настройки и под-
ключения (устройства
с искробезопасным
токовым выходом)
Отсек электроники и
подключения - сумми-
рование
