4 Монтаж
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
5. Вставьте винты (8), каждый винт с одной клиновой
стопорной шайбой (9), сквозь зажимные полумуфты (11).
6. На каждый винт (8) снизу наденьте еще одну клиновую
стопорную шайбу (9) и навинтите гайку (12).
7. Выровняйте зажимные полумуфты (11) и равномерно
затяните гайки (12) с моментом 8 Нм (5.9 lb ft).
8. Проверьте, правильно ли закреплен датчик (13).
Монтаж держателя источника
1
7
5
2

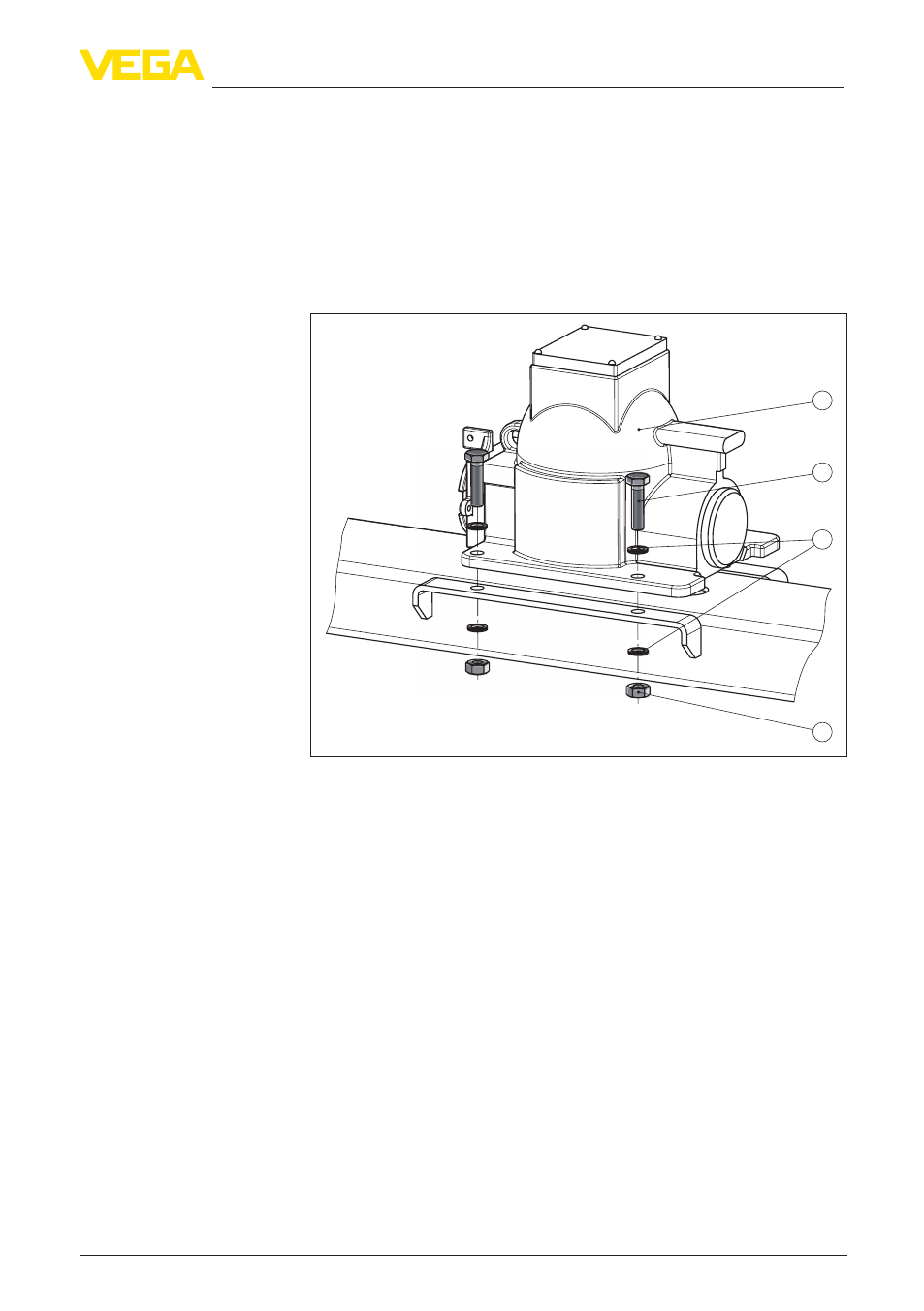

Рис. 8: Монтаж защитного держателя источника на измерительной раме
1 Винт M10 x 40 (4 шт.)
2 Клиновая стопорная шайба M10 Nordlock (8 шт.)
5 Гайка M10 (4 шт.)
7 Защитный держатель источника (SHLD-1)
1. Защитный держатель источника (7) в закрытом и запертом
состоянии установить сверху на измерительную раму.
Держатель источника очень тяжелый, поэтому поднимайте
его с помощью подходящего подъемного механизма. Для
этого у держателя источника имеется рым-болт для крюка.
2. Выровняйте держатель источника (7) на отверстиях.
При этом следите, чтобы держатель источника сидел на
поперечине рамы в правильном направлении.
3. Вставьте винты (1) , каждый с одной клиновой стопорной
шайбой (2), сквозь фланец держателя источника (7).
4. На каждый винт (1) снизу наденьте еще одну клиновую
стопорную шайбу (2) и навинтите гайку (5).
5. Выровняйте держатель источника (7) равномерно затяните
гайки (5) с моментом 45 Нм (33.2 lb ft).
