4 Монтаж
WEIGHTRAC 31 • 4 … 20 mA/HART - четырехпроводный
42374-R
U-130731
2. Вставьте четыре зажимные лапки (4) гофром вниз в
поперечину рамы (3).
3. Вставьте винты (1), каждый винт с одной клиновой
стопорной шайбой (2), сквозь зажимные лапки (4).
4. На каждый винт (1) снизу наденьте еще одну клиновую
стопорную шайбу (2) и навинтите гайку (5).
5. Выровняйте поперечину (3) на верхних приемных зажимах
опорных стоек (6) и затяните гайки (5) равномерно с
моментом 45 Нм (33.2 lb ft).
Монтаж опорных стоек
1. Установите предварительно смонтированную
измерительную раму над конвейерной лентой и определите
подходящее место для монтажа опорных стоек (6).
Закрепите измерительную раму по центру и под углом
90° над конвейерной лентой. Выдерживайте достаточное
боковое расстояние до ленты.
2. Просверлите сквозные отверстия для опорных стоек (6) по
следующему плану сверления.
Сквозные отверстия в опорных стойках (по 6 отверстий в
каждой) подходят для винтов размером M10.
Винты (14) и прокладочные шайбы (15) для крепления на
конвейерной ленте не входят в комплект поставки.
120 mm
(4.72")
15 mm
(0.59")
150 mm
(5.91")
15 mm (0.59"
)
270 mm (10.63"
)
300 mm (11.81"
)
ø 12 mm
(0.47"
)

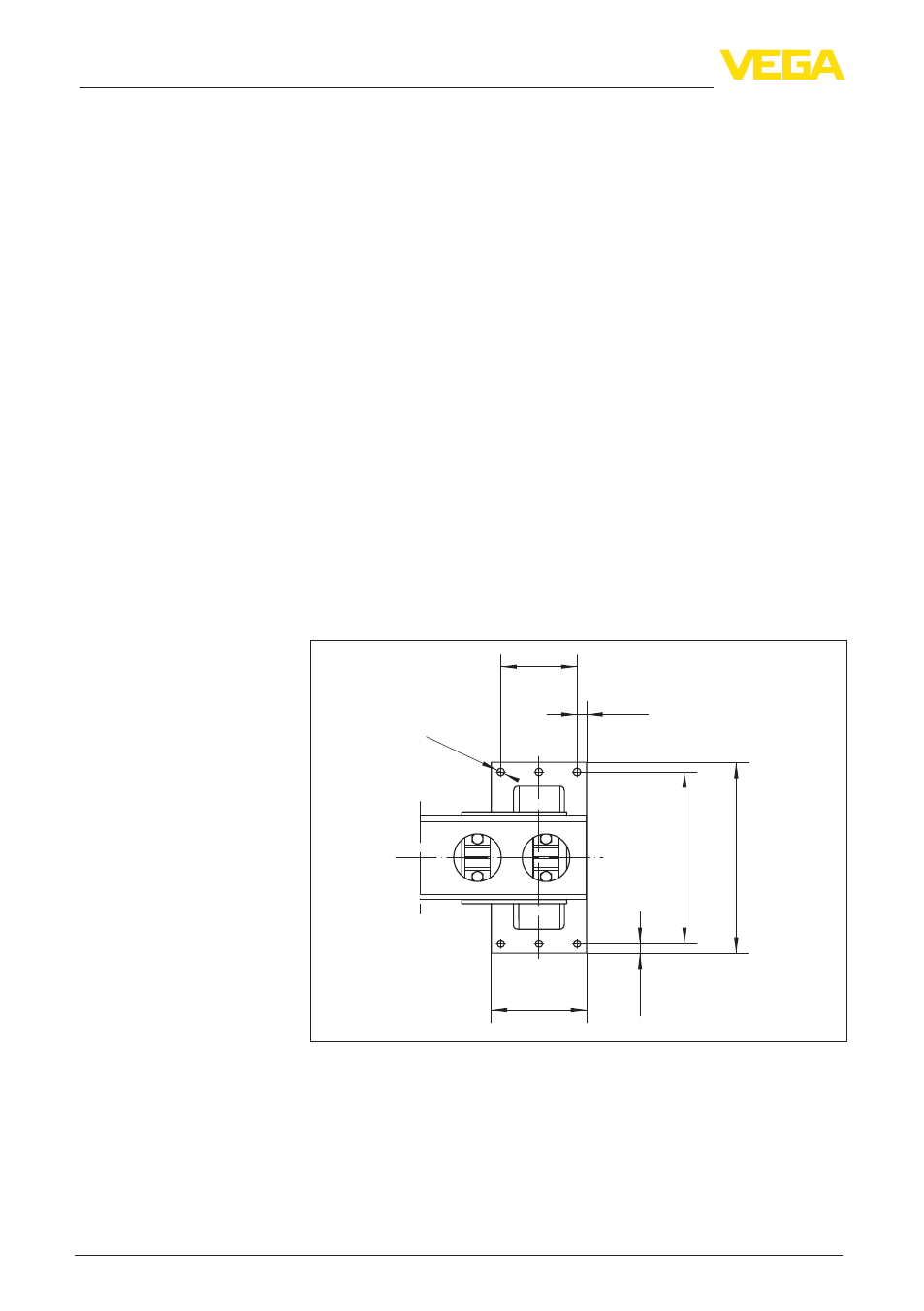

Рис. 5: План сверления для опорных стоек
3. При монтаже опорных стоек (6) используйте подходящие
прокладочные шайбы (15).
