11 Приложение
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
Выносной корпус при исполнении IP 68
1
2
3
4
5
82 mm
(3.23")
80 mm (3.15"
)
108 mm (4.25"
)
41,6 mm
(1.64")
~ 66 mm
(2.60")
59 mm (2.32"
)
110 mm x 90 mm
(4.33" x 3.54")
110 mm x 90 mm
(4.33" x 3.54")
51 mm (2.01"
)
41,6 mm
(1.64")

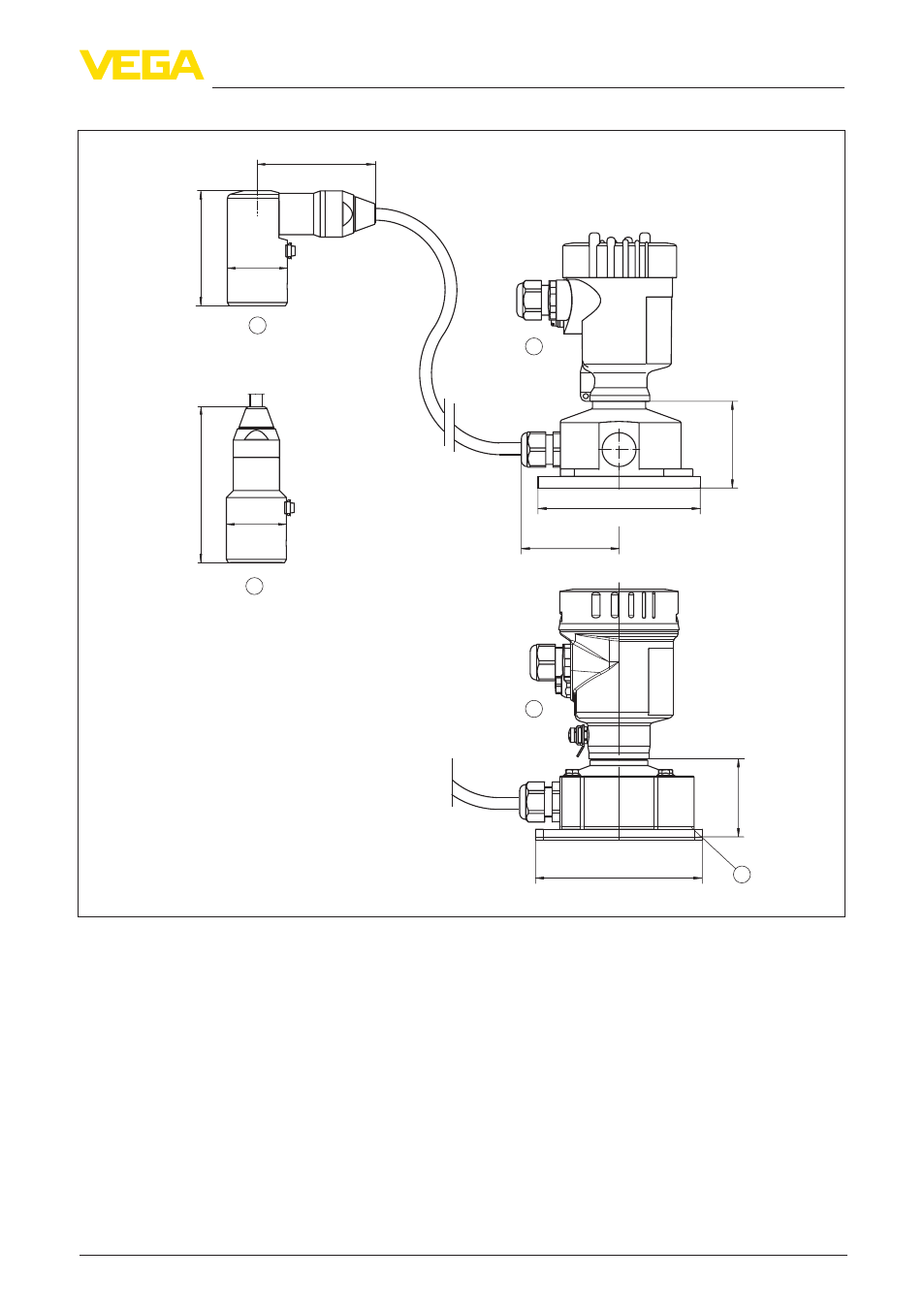

Рис. 45: VEGABAR 86, исполнение IP 68 с выносным корпусом
1 Вывод кабеля боковой
2 Вывод кабеля осевой
3 Пластиковое исполнение
4 Исполнение из нержавеющей стали
5 Уплотнение 2 мм (0.079 in) - только с разрешением 3A
