5 Подключение к источнику питания
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
5
1
2
+
( )
(-)
6 7 8
4...20mA
2
3
4
1

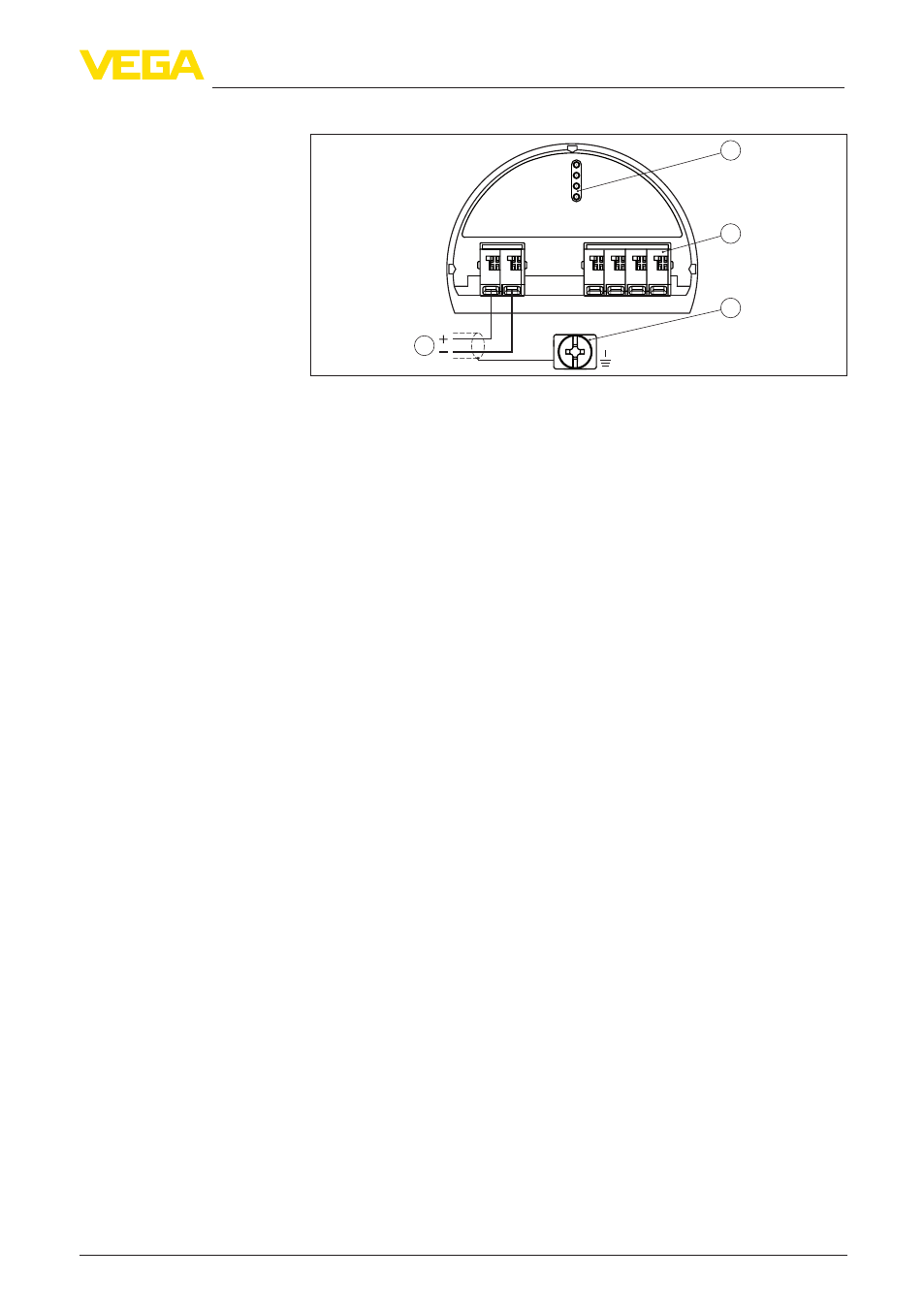

Рис. 27: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Для выносного устройства индикации и настройки или ведомого
(Slave) датчика
4 Клемма заземления для подключения экрана кабеля
5.10 Фаза включения
После подключения к источнику питания или после
восстановления напряжения в течение прибл. 10 секунд
выполняется самопроверка устройства:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе на дисплее или ПК
•
Кратковременный скачок выходного сигнала до
установленного токового значения отказа
После этого на сигнальном кабеле выдается текущее
измеренное значение. Это значение учитывает уже
выполненные установки, например заводскую установку.
Отсек электроники и
подключения
