VEGA VEGABAR 86 4 … 20 mA_HART - Operating Instructions - Инструкция (Страница 46)

46
6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107

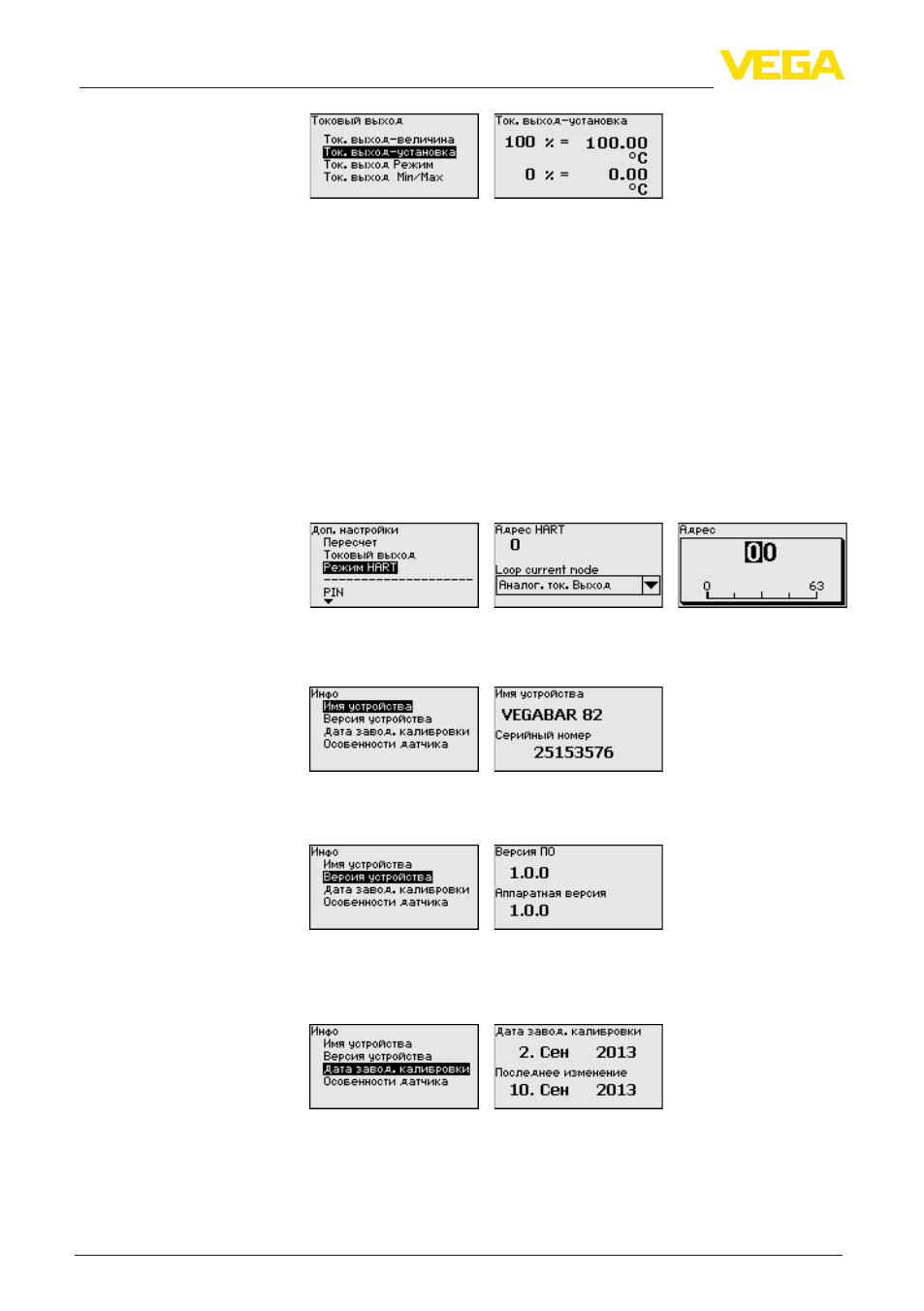

Датчик имеет режимы работы HART "Аналоговый токовый
выход" и "Фиксированный ток (4 mA)". В этом меню
устанавливается режим работы HART и задается адрес для
работы в многоточечном режиме.
В режиме работы "Фиксированный токовый выход" на одном
двухпроводном кабеле может работать до 63 датчиков
(многоточечный режим). Каждому датчику должен быть
присвоен адрес в диапазоне от 0 до 63.
Если выбрана функция "Аналоговый токовый выход" и
одновременно введен адресный номер, в многоточечном
режиме может также выдаваться сигнал 4 … 20 mA.
В режиме "Фиксир. ток (4 mA)" будет, независимо от текущего
уровня, выдаваться постоянный сигнал 4 mA.
Заводская установка: "Аналоговый токовый выход" и адрес 00.
В этом меню индицируется имя и серийный номер устройства:
В этом меню индицируется аппаратная и программная версия
датчика.
В этом меню индицируется дата заводской калибровки датчика,
а также дата последнего изменения параметров датчика через
модуль индикации и настройки или через ПК.
В этом меню индицируются особенности датчика: вид
взрывозащиты, присоединение, уплотнение, диапазон
измерения, электроника, корпус и др.
Доп. настройки - Режим
HART
Инфо - Имя устройства
Инфо - Версия устрой-
ства
Инфо - Дата заводской
калибровки
Инфо - Особенности
датчика
