Страница 76
76
11 Приложение
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
Корпус из нержавеющей стали со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 79 mm
(3.11")
120 mm (4.72"
)
~ 105 mm
(4.13")
ø 86 mm
(3.39")
M20x1,5
M20x1,5/
½ NPT
M16x1,5
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
3
2
1

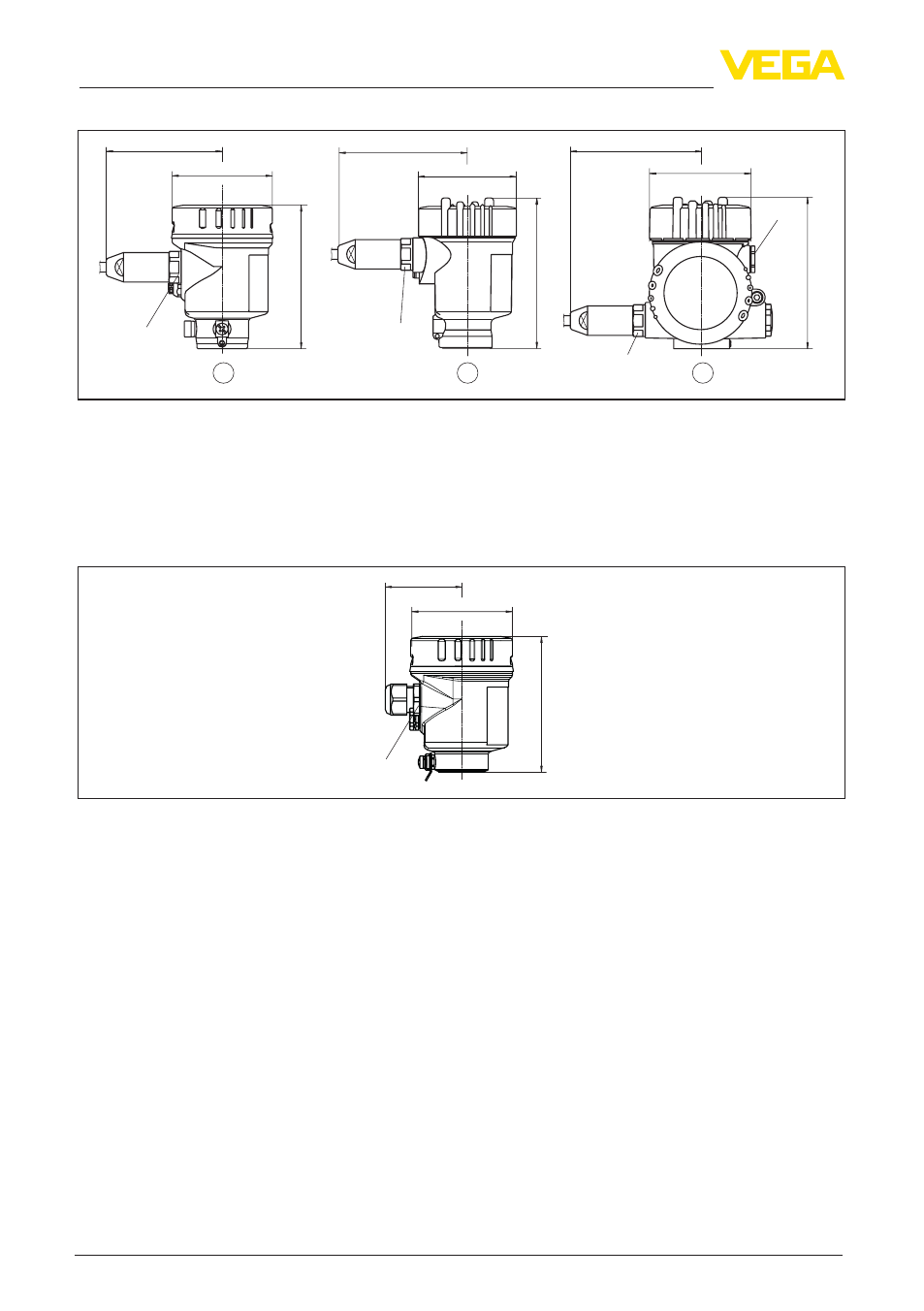

Рис. 43: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
3 Двухкамерное исполнение (точное литье)
Корпус из нержавеющей стали со степенью защиты IP 69K
104 mm (4.1")
M20x1,5/
½ NPT
~ 59 mm
(2.3")
ø 80 mm
(3.15")
Рис. 44: Корпус в исполнении со степенью защиты IP 69K (с установленным модулем индикации и
настройки корпус выше на 9 мм/0.35 in)
1 Однокамерное исполнение (электрополированный)
