36
6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.

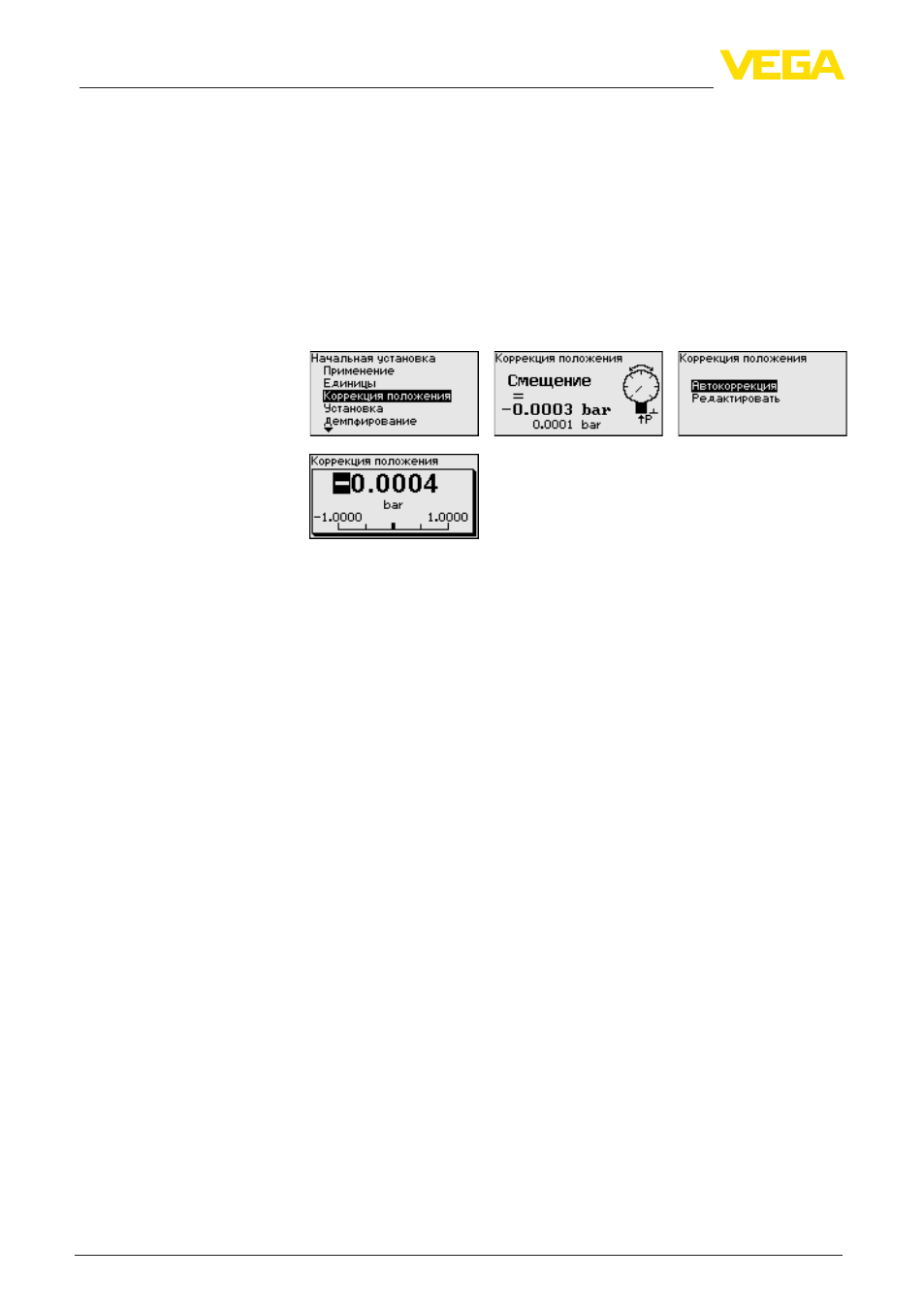

Монтажное положение устройства, особенно в случае систем
с изолирующей диафрагмой, может вызвать смещение
измеренного значения. Коррекция положения компенсирует
это смещение. При выполнении коррекции положения текущее
измеренное значение принимается автоматически. В случае
ячеек на относительное давление, дополнительно коррекция
может быть выполнена вручную.
Если при автоматической коррекции положения как значение
коррекции принимается текущее измеренное значение, то такое
измеренное значение не должно быть сфальсифицировано
покрытием продуктом или статическим давлением.
При ручной коррекции положения значение смещения задается
пользователем. Для этого выберите функцию "Редактировать" и
введите желаемое значение.
Сохранить ввод нажатием [OK] и клавишами [ESC] и [->]
перейти к следующему пункту меню.
Когда коррекция положения выполнена, текущее измеренное
значение скорректировано до 0. Значение коррекции показано
на дисплее с обратным знаком как значение смещения.
Коррекцию положение можно выполнять повторно и так часто,
как нужно. Однако если сумма значений коррекции превысит
20 % номинального измерительного диапазона, то более
коррекция положения не будет возможна.
VEGABAR 86 всегда измеряет давление, независимо от
параметра процесса, выбранного в меню "Применение". Чтобы
выбранный параметр процесса выдавался правильно, нужно
задать соответствующие значения для 0 % и 100 % выходного
сигнала (выполнить установку).
Для установки вводится давление, например, для уровня при
полной и пустой емкости, см. следующий пример:
Начальная установка -
Коррекция положения
Пример параметриро-
вания
