6 Начальная установка с помощью модуля индикации и настройки
VEGABAR 86 • 4 … 20 mA/HART
45039-R
U-131107
4. Ввести соответствующее значение давления для уровня Min.
(например 0 mbar).
5. Сохранить установку нажатием [OK] и клавишами [ESC] и
[->] перейти к установке Max.
Установка Min выполнена.
Если установка выполняется с заполнением емкости, просто
ввести измеренное значение, показанное внизу на дисплее.
Выполнить следующее:

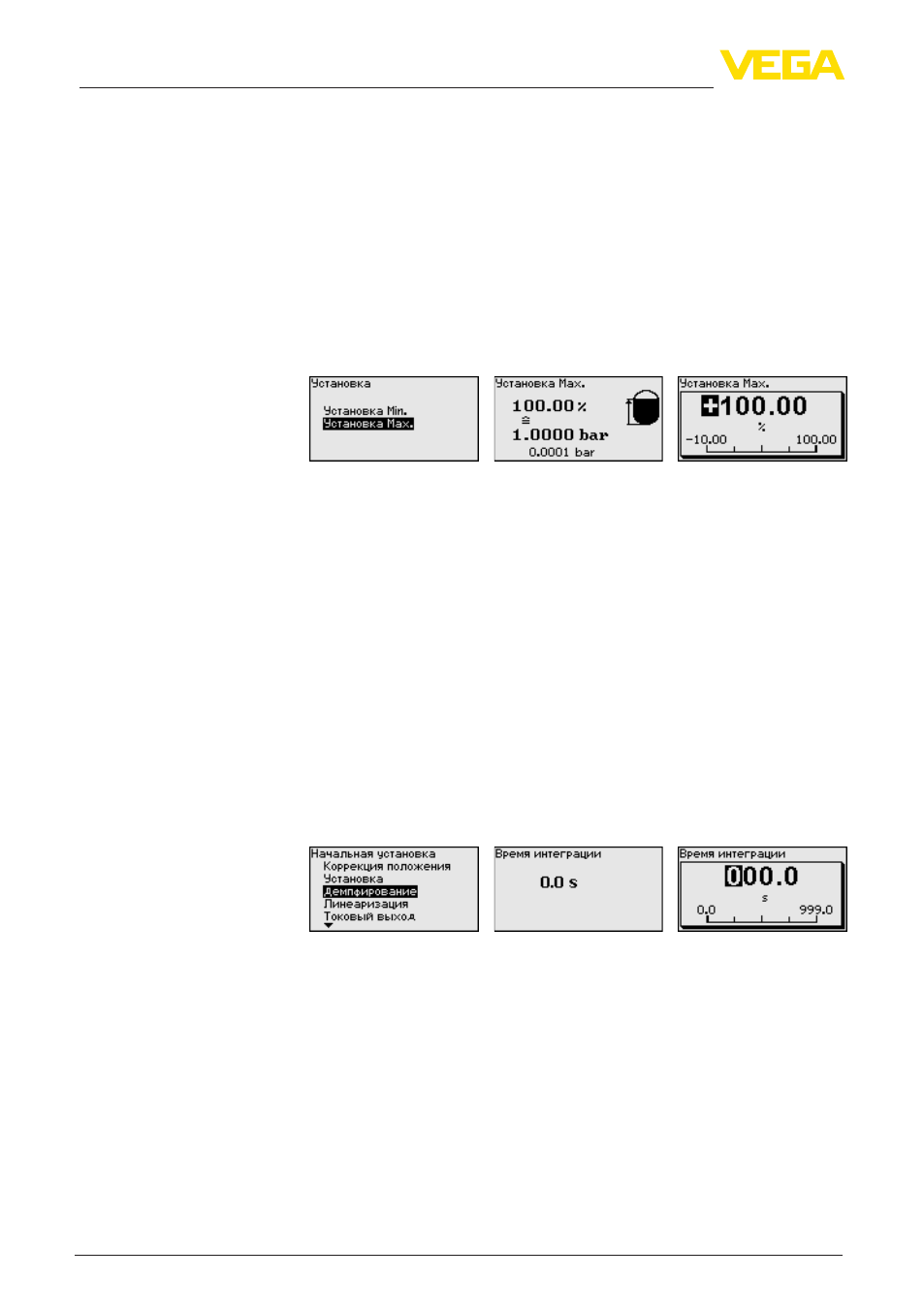

1. Клавишей [->] выбрать пункт меню Установка Max и
подтвердить нажатием [OK].
2. Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
3. Клавишей [+] установить желаемое процентное значение
(например 90 %) и сохранить нажатием [OK]. Курсор теперь
переходит на позицию редактирования значения давления.
4. Ввести значение давления, соответствующее процентному
значению для полной емкости (например 900 mbar).
5. Сохранить установку нажатием [OK].
Установка Max выполнена.
Если установка выполняется с заполнением емкости, просто
ввести измеренное значение, показанное внизу на дисплее.
Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время
интеграции в пределах 0 … 999 сек. Шаг составляет 0,1 сек.
Заводская установка времени интеграции: 0,1 s (в зависимости
от типа датчика).
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения,
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости. Линеаризация
действует для индикации измеренных значений и для токового
выхода.
Начальная установка -
Установка Max - Уровень
Начальная установка -
Демпфирование
Начальная установка -
Линеаризация
